Sistemas de ligação à terra

Um sistema de ligação à terra fiável é fundamental para uma proteção contra descargas atmosféricas eficaz em sistemas fotovoltaicos. Dependendo da existência ou não de um sistema de proteção contra descargas atmosféricas, devem ser tidas em conta diferentes normas: em sistemas fotovoltaicos em telhados, sem sistema de proteção contra descargas atmosféricas, devem ser instalados elétrodos de terra de fundações para edifícios novos na Alemanha, de acordo com a DIN 18014.

Em sistemas fotovoltaicos em telhados, com sistema de proteção contra descargas atmosféricas, os requisitos da VDE 0185-305-3 (IEC/EN 62305-3) também devem ser considerados (resistência de ligação à terra < 10 Ohm). Em sistemas fotovoltaicos em espaço aberto, os requisitos da VDE 0185-305-3 (IEC/EN) também devem ser considerados na ligação à terra. Neste contexto, é necessário distinguir entre dois tipos de ligação à terra.


Sistemas de ligação à terra tipo A

Os sistemas de ligação à terra tipo A incluem, por exemplo, fundações aparafusadas e estacas, se cumprirem os requisitos da VDE 0185-561-2 (IEC/EN 62561-2).
Neste contexto, devem ser tidas em conta não só a secção transversal mínima, mas também as propriedades mecânicas e elétricas.

Sistemas de ligação à terra tipo B

As fundações em laje e em anel são consideradas sistemas de ligação à terra do tipo B. De acordo com a VDE 0185-305-3 adenda 5, estas têm um efeito de ligação à terra reduzido e devem ser ampliadas através de medidas de ligação à terra adicionais, tais como elétrodos de terra em malha ou elétrodos de terra em profundidade.

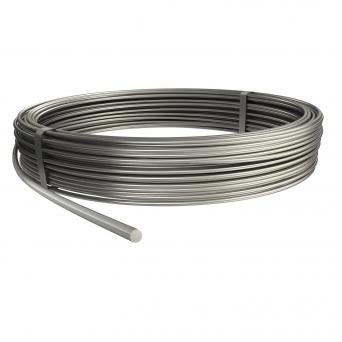

Para ambos os casos, o portfólio da OBO disponibiliza elétrodos de terra profundos adequados para sistemas fotovoltaicos com um diâmetro de 20 mm ou 25 mm, fios com um diâmetro de 10 mm, bem como fitas de várias dimensões, por exemplo, 30 x 3, 5 mm ou 40 x 4 mm.

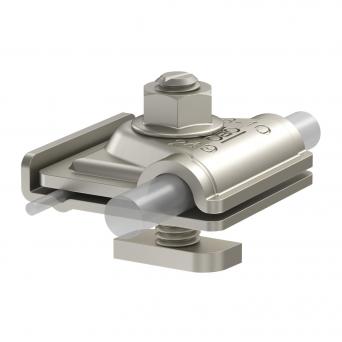

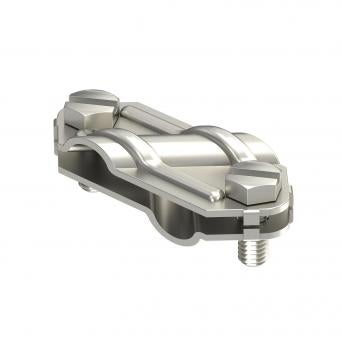

Entre as outras soluções para uma ligação à terra perfeita em instalações fotovoltaicas, contam-se:
