Sistema de calhas de chão IBK
Os requisitos de instalação em edifícios modernos estão em constante evolução. O novo sistema IBK da OBO está perfeitamente adaptado aos mais recentes padrões tecnológicos.
Recentemente desenvolvido. De raíz.
Facilidade de montagem, robustez e uma integração perfeita no edifício – é tudo isto que o novo sistema oferece. Está adaptado aos mais recentes desenvolvimentos e tendências no setor da construção – tanto à tecnologia de ativação do núcleo de betão, como às diretrizes atuais em matéria de proteção contra incêndios.
Devido a muitos anos de experiência no desenvolvimento e planeamento de projetos para instalações de chão, a OBO conhece bem os requisitos dos pavimentos em betão. Por isso, a OBO é o líder de mercado nesta área.
Integração perfeita: calhas de chão em edifícios modernos
Este sistema de calhas é adequado para utilização em lajes em betão e tetos de betão – quer se trate de lajes com cofragem no local de obra ou de lajes pré-fabricadas. Devido à possibilidade de nivelamento contínuo das calhas e caixas, o sistema pode ser adaptado aos mais diversos requisitos do projeto.
As calhas situam-se na zona neutra entre o reforço superior e inferior e podem ser utilizadas mesmo em caso de ativação do núcleo de betão – o arrefecimento e o aquecimento através do pavimento ou do teto.
Ao mesmo nível – Montagem fácil

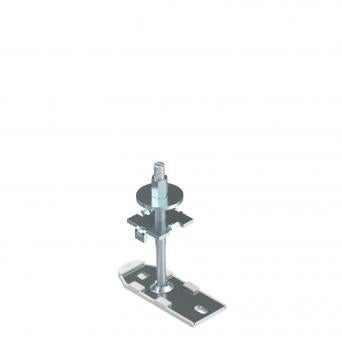

O sistema IBK fica entre o reforço inferior e o reforço superior da placa de betão. Isto significa que o trabalho entre os fios das esteiras de aço dificulta a montagem. Os novos niveladores de altura permitem uma instalação significativamente mais simples.
Deste modo, são utilizados niveladores de altura uniformes para todo o sistema. A caixa de pavimento, as uniões e os suportes possuem todos a mesma altura.
IBK – Robusto, fechado e seguro
Os detalhes na conceção do novo sistema IBK proporcionam vantagens muito práticas. Assim, por exemplo, o sistema permanece fechado por uma tampa de obra até à instalação da aparelhagem, ficando desta forma protegido contra a sujidade sem necessidade de ser coberto com fita adesiva. Esta tampa de proteção impede acidentes de trabalho durante a fase de construção, é tão resistente que não é danificada pelos trabalhos no betão e pelo processamento mecânico das zonas de betão.
Princípio de instalação, calhas de chão para betão
| 1 | Caixa de chão para betão |
| 2 | Caixa da tampa para aparelhagens |
| 3 | Tampa de obra |
| 4 | Cofragem interna |
| 5 | Calha de chão, de 2 ou 3 vias, com 38 ou 48 mm de altura |
| 6 | União com ligação equipotencial |
| 7 | Suporte da calha |
| 8 | Nivelador de altura |
Perfeitamente integrado no betão
A cofragem integrada da caixa – a sua parede exterior – pode ser moldada diretamente no betão. Desta forma, é possível aplicar o betão junto à caixa sem deixar espaços, que tenham de ser preenchidos posteriormente. Enquanto a parede exterior se encontra fixa no betão, a cofragem interior permanece nivelável de forma flexível. As suas paredes laterais foram projetadas para uma altura padrão de 80 milímetros acima da caixa.
