Abraçadeira BBS tipo N simples, placa de pressão em plástico, A2 22 | 28 | 3

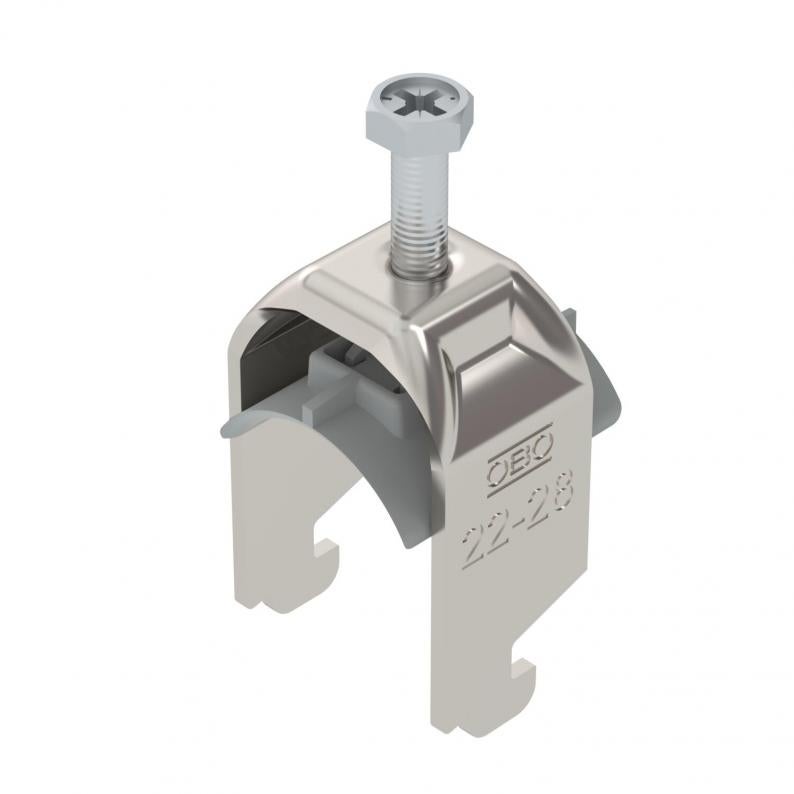

Abraçadeira BBS tipo N simples, placa de pressão em plástico, A2

Ref. 1188120 | EAN 4012196869077

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

Abraçadeira BBS tipo N, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.

Dados técnicos

Dados técnicos

Com contraplaca	não
Com placa de plástico	sim
Comprimento exterior	34 mm
Dimensão	22-28mm
Espessura das chapas	2 mm
Intervalo de aperto D máx.	28 mm
Intervalo de aperto D mín.	22 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço inoxidável, livre de ferrugem 1.4301
Material adicional	aço inoxidável

Material da cuba	Plástico
Máx. Binário de aperto	3 Nm
Número de cabos/tubos	1
para perfil com rasgo (com intervalo) máx.	12 mm
para perfil com rasgo (com intervalo) mín.	11 mm
Qualidade do material da cuba	Polipropileno
Rosca	M6
Superfície	brilhante, pós-tratamento
Superfície adicional	sem tratamento
Tipo de montagem	Perfil

Dimensões

Altura	52 mm
Comprimento	22,5 mm
Largura	33 mm
Medida A	22,5 mm
Medida B	33 mm

Medida C	34 mm
Medida G (mm)	M6
Medida H	52 mm
Medida L	35 mm
Medida t	2 mm

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,3236 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Unidade

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	0,3236 kg CO2e / 1 Peça

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-N1-K-12 A2	8 mm	12 mm	3 Nm	1188102	Unidade	50 Unidade
BS-N1-K-16 A2	12 mm	16 mm	3 Nm	1188108	Unidade	50 Unidade
BS-N1-K-22 A2	16 mm	22 mm	3 Nm	1188114	Unidade	50 Unidade
BS-N1-K-28 A2	22 mm	28 mm	3 Nm	1188120	Unidade	50 Unidade
BS-N1-K-34 A2	28 mm	34 mm	3 Nm	1188126	Unidade	50 Unidade
BS-N1-K-40 A2	34 mm	40 mm	3 Nm	1188132	Unidade	25 Unidade
BS-N1-K-46 A2	40 mm	46 mm	5 Nm	1188138	Unidade	25 Unidade
