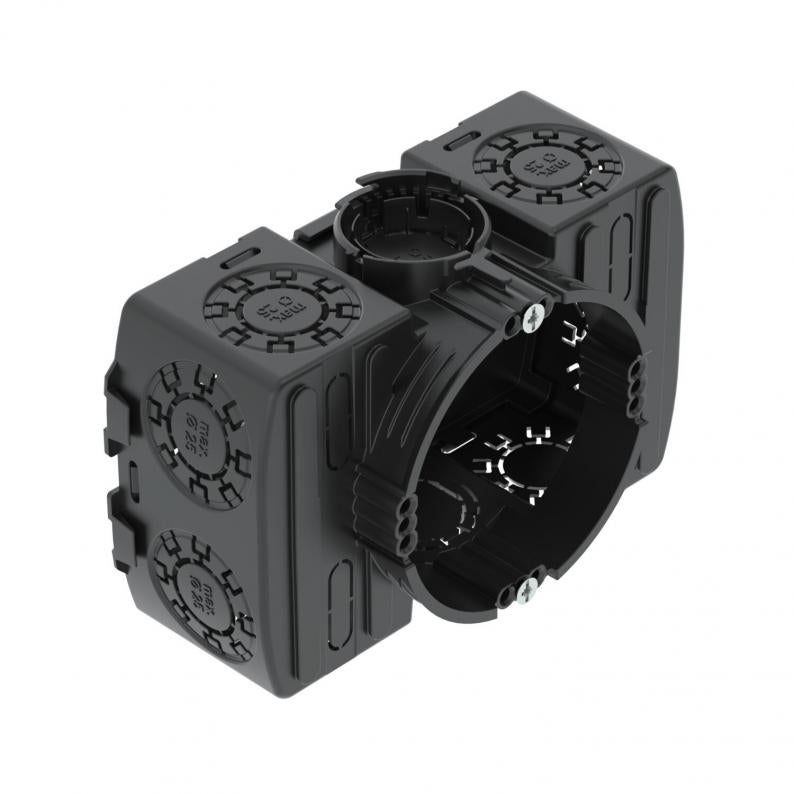

Caixa de eletrónica de encastrar UP 46, retangular, com espaço de ligação lateral
Tipo UE 46
Ref. 2003725
EAN 4012196863815
Ref. / Tipo
2003725 / UE 46
Altura
50 mm
Diâmetro
61 mm
Número de entradas
16
para diâmetro de tubo
20/25 mm
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Descrição
Caixa de eletrónica de encastrar com espaço de ligação lateral, formato retangular, para utilização em alvenaria com uma profundidade de instalação de pelo menos 50 mm.
• Uniões de ligação acopláveis em ambos os lados com fecho de baioneta
• 10 entradas de tubos combinadas até Ø 20 e 25 mm
• 2 entradas até Ø 20 mm na base
• 4 entradas para cabos planos/cabos de fita
• 4 x 3 cúpulas de parafuso
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
• Uniões de ligação acopláveis em ambos os lados com fecho de baioneta
• 10 entradas de tubos combinadas até Ø 20 e 25 mm
• 2 entradas até Ø 20 mm na base
• 4 entradas para cabos planos/cabos de fita
• 4 x 3 cúpulas de parafuso
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
Dados técnicos

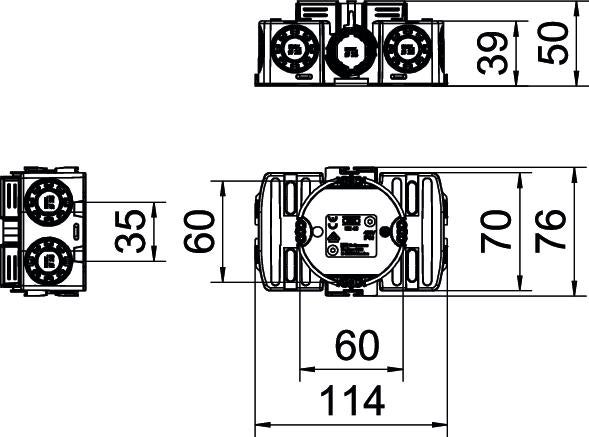

Dimensões
| Comprimento | 114 mm |
|---|---|
| Largura | 76 mm |
| Altura | 50 mm |
Dados técnicos
| Tipo de entrada | Cabos NYM, cabos de dados e tubos corrugados |
|---|---|
| Resistente | não |
| Distância entre parafusos do aparelho | 60 mm |
| Diâmetro | 61 mm |
| Livre de halogéneos | sim |
| Número de entradas | 16 |
| Fixação dos aparelhos | Parafusos |
| Entrada pela parte de trás | sim |
| Grau de proteção | IP 30 |
| Tipo de versão da caixa | Aberturas destacáveis |
| para diâmetro de tubo | 20/25 mm |
| Com parafusos | sim |
| Hermético | não |
| Com abraçadeira para pregos | não |
| Secção transversal nominal mín. | 1,5 mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Forma | retangular |
| Tampa | sem |
| Fixação da tampa | Parafusos |
| Conformidade com ROHS | sim |
| resistência ao fio incandescente | conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C |
| Entradas de tubos Ø 20 mm | 2 |
| Entradas combinadas Ø 20 / 25 mm | 10 |
| Dimensão | Ø60xH50x114 |
| Material | Polipropileno |
| Cor | preto negro |
| Tensão nominal | 400 V |
| Série do produto | Série WIN |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,1666 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1666 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
