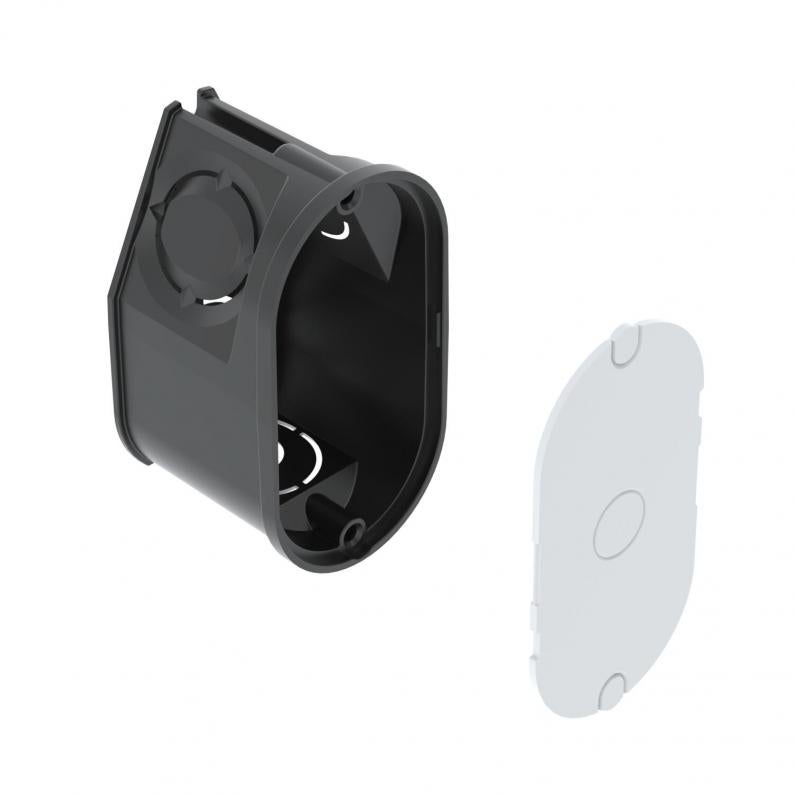

Caixa de aplique de encastrar UP

Ref. 2003732 | EAN 4012196715862

2003732 / UG 30-WA-D
35 mm
20 mm
4
Descrição do produto

Descrição do produto

Caixa de aplique de encastrar para colocação de cabo monofásico. Formato oval, para utilização em alvenaria com uma profundidade de instalação de pelo menos 35 mm.

• 2 entradas até Ø 20 mm
• 1 entrada combinada Ø 10 e 20 mm
• 1 entrada até Ø 20 mm na base
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Livre de halogéneos: sem cloro, flúor e bromo
  • Resistência ao fio incandescente a 650°C
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Grau de proteção IP 30
  • Secção transversal nominal de 1,5 mm²
Dados técnicos

Dados técnicos

Com abraçadeira para pregos não
Com parafusos não
Cor preto negro
Dimensão Ø2x35mm, H35
Entrada pela parte de trás sim
Entradas de tubos Ø 20 mm 4
Fixação da tampa encaixável
Forma Outros
Grau de proteção IP 30
Hermético não
Livre de halogéneos sim
Material Polipropileno
Máx. Corte transversal do condutor 2,5 mm²
Número de entradas 4
para diâmetro de tubo 20 mm
resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C
Resistente sim
Secção transversal nominal máx. 2,5 mm²
Secção transversal nominal mín. 1,5 mm²
Tampa branco
Tensão nominal 400 V
Tipo de entrada_ Cabos NYM, cabos de dados e tubos corrugados
Tipo de versão da caixa Aberturas destacáveis

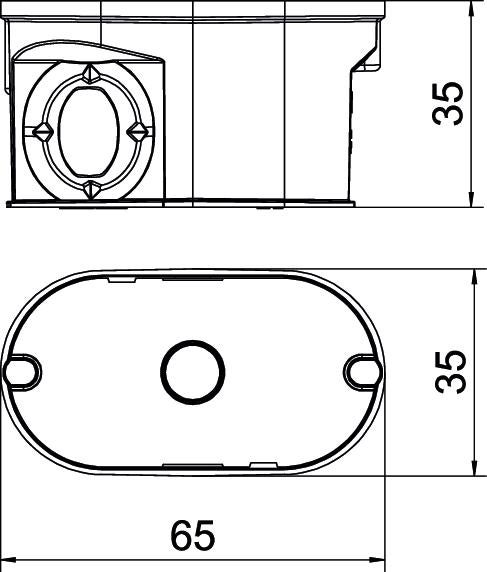

Dimensões

Altura 35 mm
Comprimento 65 mm
Largura 35 mm
Todos os tipos

Todos os tipos

Tipo Altura para diâmetro de tubo Número de entradas Ref. Quantidade Qte. minima fornec.
UG 30-WA-D 35 mm 20 mm 4 2003732
25 Unidade
