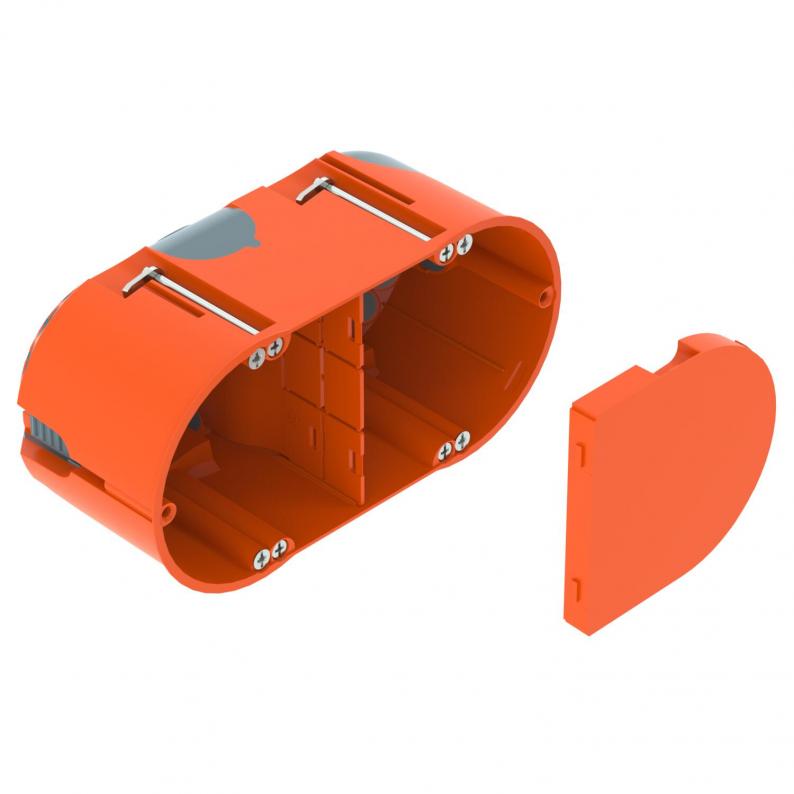

Caixa de eletrónica para paredes ocas HW 61, hermética

Ref. 2003826 | EAN 4012196865499

2003826 / HE 61-DV-L
61 mm
68 mm
20/25 mm
14
Descrição do produto

Descrição do produto

Caixa de eletrónica com entradas de membrana, tampa e separador, para utilização em paredes ocas com uma profundidade de instalação de pelo menos 61 mm e uma espessura de placa de 5 - 40 mm. • 6 cúpulas de parafusos• Parafusos de fixação, cabeça combinada• 4 entradas de tubos combinadas até Ø 20 e 25 mm• 4 entradas para cabos NYM 3 x 1,5 mm²• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²• Ligação hermética com outras caixas de aparelhagem através das uniões de ligação tipo ZH 11-VTestada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Livre de halogéneos: sem cloro, flúor e bromo
  • resistente ao fogo a 850°C
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Grau de proteção IP 30
  • Secção transversal nominal de 1,5-2,5 mm²
  • Tensão nominal de 400 V
  • Diâmetro 68 mm
Dados técnicos

Dados técnicos

Adequado para espessura máx. da placa 40 mm
Adequado para espessura mín. da placa 5 mm
Apoios Uniões de ligação
Com parafusos sim
Cor cor de laranja / cinzento
Diâmetro do corte 68 mm
Dimensão 142x71
Distância entre parafusos do aparelho 61 mm
Entradas combinadas Ø 20 / 25 mm 4
Entradas de cabos 3 x 1,5 mm² 4
Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² 2
Entradas de cabos 5 x 2,5 mm² / 7 x 1,5 mm² 2
Entradas de cabos para baixas tensões 2
Fixação da tampa encaixável
Fixação dos aparelhos Parafusos
Forma oval
Grau de proteção IP 30
Hermético sim
Livre de halogéneos sim
Material Polipropileno / Elastómero termoplástico
Número de elementos 2
Número de entradas 14
para diâmetro de tubo 20/25 mm
resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C
Resistente sim
Secção transversal nominal máx. 2,5 mm²
Secção transversal nominal mín. 1,5 mm²
Tampa cor de laranja
Tensão nominal 400 V
Tipo de versão da caixa Membrana de inserção

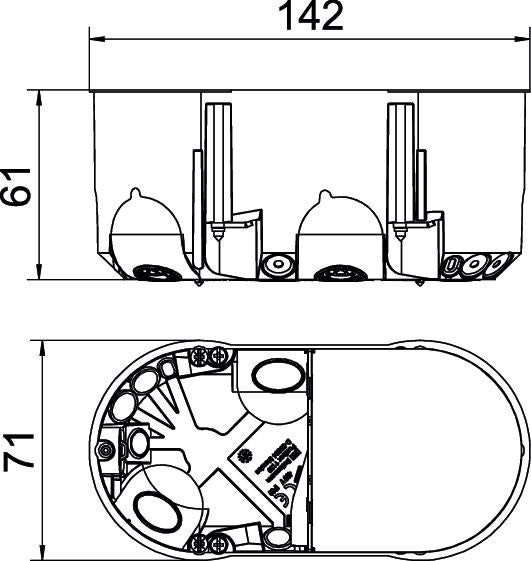

Dimensões

Altura 61 mm
Comprimento 142 mm
Largura 71 mm
Todos os tipos

Todos os tipos

Tipo Altura Diâmetro do corte para diâmetro de tubo Número de entradas Ref. Quantidade Qte. minima fornec.
HE 61-DV-L 61 mm 68 mm 20/25 mm 14 2003826
10 Unidade
