Caixa de derivação X 04 com bucins e ligadores rápidos
Tipo X04 UT G LGR
Ref. 2005248
EAN 4012196584567
Ref. / Tipo
2005248 / X04 UT G LGR
Dimensões internas
102x102x60 mm
Número de entradas
7
Grau de proteção
IP67
Cor
cinzento claro; RAL 7035
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de derivação com bornes para conectar cabos e tubos em áreas interiores e exteriores. Forma quadrada com entradas quebráveis. Adequado para montagem na parede e teto com opção para fixação externa ou montagem através de parafusos nos cantos. Particularmente resistente ao impacto com IK09. Tampa com fecho rápido, pode ser selada a chumbo. Fabricada em materiais resistentes aos raios UV e livres de halogéneo.

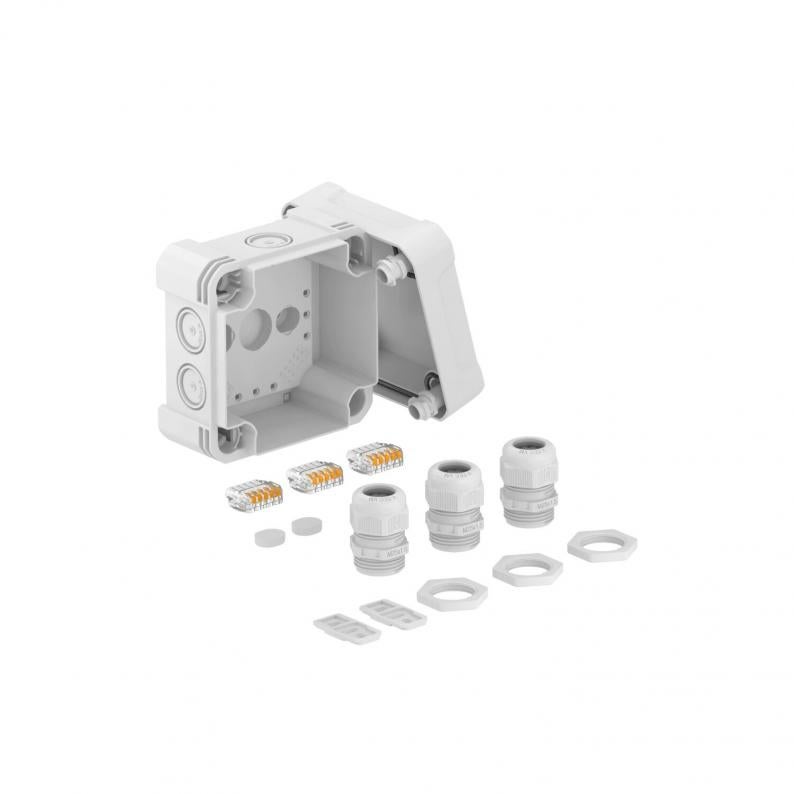

Inclui 3 ligadores rápidos universais (5 polos), 3 bucins V-TEC M20 e 3 porcas.
Caixa de derivação de acordo com a DIN EN 60670. Resistente ao fio incandescente segundo a DIN EN 60695-2-11, temperatura de ensaio 650 °C. Resistência ao impacto IK09 de acordo com a DIN EN 50102. Grau de proteção IP67 de acordo com a DIN EN 60529.
Além disso, inclui três bornes universais (com 5 pontos de bornes), três bucins V-TEC M25 e três porcas adequadas.
Inclui 3 ligadores rápidos universais (5 polos), 3 bucins V-TEC M20 e 3 porcas.
Caixa de derivação de acordo com a DIN EN 60670. Resistente ao fio incandescente segundo a DIN EN 60695-2-11, temperatura de ensaio 650 °C. Resistência ao impacto IK09 de acordo com a DIN EN 50102. Grau de proteção IP67 de acordo com a DIN EN 60529.
Além disso, inclui três bornes universais (com 5 pontos de bornes), três bucins V-TEC M25 e três porcas adequadas.
Dados técnicos

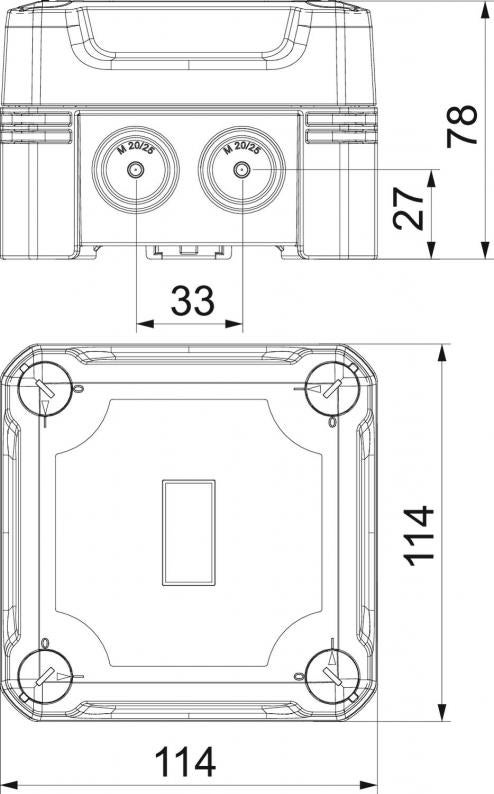

Dimensões
| Comprimento | 114 mm |
|---|---|
| Largura | 114 mm |
| Altura | 78 mm |
| Dimensões internas | 102x102x60 mm |
Dados técnicos
| Resistente | sim |
|---|---|
| Livre de halogéneos | sim |
| Reforçado a fibra de vidro | sim |
| Número de entradas | 7 |
| Entrada pela parte de trás | não |
| Tampa transparente | não |
| Grau de proteção | IP67 |
| Tensões nominais | 750 V |
| Agrupável | sim |
| Com tampa | sim |
| Selável | sim |
| Tipo de entrada | Membrana de nível separável |
| Tensão de isolamento do dimensionamento Ui | 750 V |
| Versão verificada quanto a explosões | não |
| Tipo de versão da caixa | Marcação |
| Com blindagem | não |
| Resistente a intempéries | sim |
| Grau de proteção código IK | IK09 |
| Máx. Corte transversal do condutor | 4 mm² |
| Secção transversal nominal mín. | 1,5 mm² |
| Secção transversal nominal máx. | 4 mm² |
| Forma | quadrada |
| Montagem | Ligador rápido |
| Tampa | não transparente |
| Fixação da tampa | aparafusado |
| Conformidade com ROHS | sim |
| Tipo de montagem | Montagem na parede/teto |
| Gama de temperaturas de aplicação mín. | -25 °C |
| Gama de temperaturas de aplicação máx. | 65 °C |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C |
| Dimensão | 114x114x78 |
| Material | Policarbonato |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | Série X |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 1,3155 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,3155 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
