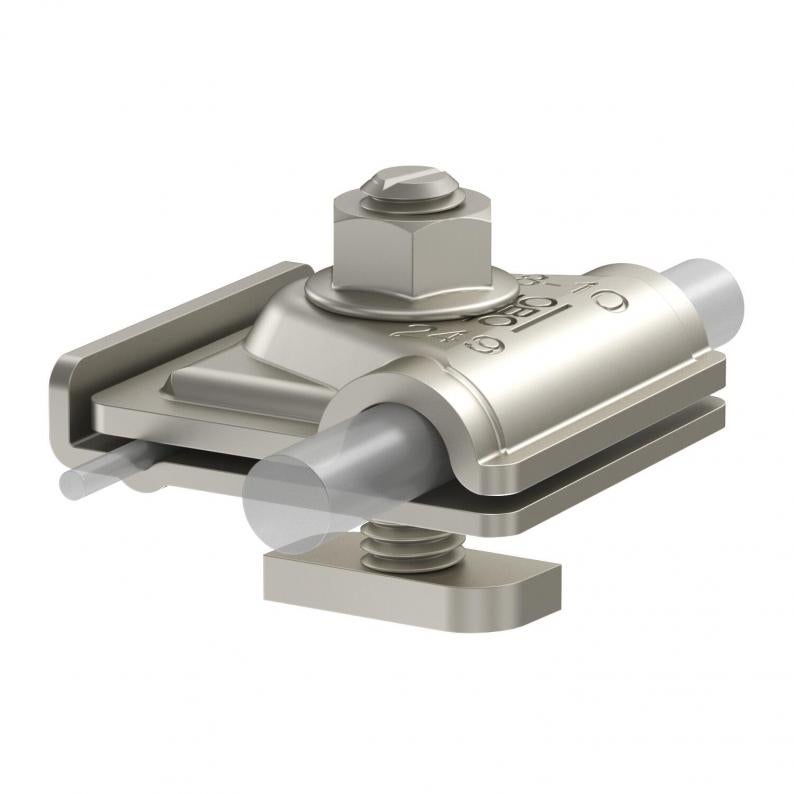

Borne de terra para sistemas de montagem fotovoltaicos
Tipo 249 PV10 6-50V2A
Ref. 5051520
EAN 4012197368715
Ref. / Tipo
5051520 / 249 PV10 6-50V2A
Adequado para
Cabo de terras
unid. de venda menor: 8 Unidade
8Unidade
Unidade
Descrição
Borne de terra pré-montado para a integração de sistemas de montagem fotovoltaicos na ligação equipotencial. Adequado para integração de sistemas de montagem fotovoltaicos num sistema externo de proteção contra descargas atmosféricas.
• Capacidade de conduzir correntes de raios até 100 kA (10/350)
• Montagem rápida através do mecanismo de mola integrado
• Para fixação de condutores redondos RD 8-10
• Para fixação de cabos de um fio/multifilamentares: 6-50mm²
• Para perfis com ranhura de 10 mm
• Em conformidade com os requisitos da DIN EN 62561-1
• Capacidade de conduzir correntes de raios até 100 kA (10/350)
• Montagem rápida através do mecanismo de mola integrado
• Para fixação de condutores redondos RD 8-10
• Para fixação de cabos de um fio/multifilamentares: 6-50mm²
• Para perfis com ranhura de 10 mm
• Em conformidade com os requisitos da DIN EN 62561-1
Dados técnicos
Dimensões
| Comprimento | 40 mm |
|---|---|
| Largura | 43 mm |
| Altura | 34 mm |
Dados técnicos
| Tipo de parafuso de fixação | Parafuso de aperto |
|---|---|
| Tipo de conector | Borne de ligação multiusos |
| Apropriado para conector | Outros |
| Adequado para | Cabo de terras |
| Capacidade de carga da corrente de raio | H/100 kA |
| Conformidade com ROHS | sim |
| Diâmetro de condutor redondo condutor 1 mín. | 8 mm |
| Diâmetro de condutor redondo condutor 1 máx. | 10 mm |
| Ajuste | RD8-10 + 6-50mm² mm |
| Dimensão | 8-10mm |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,5919 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,5919 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
