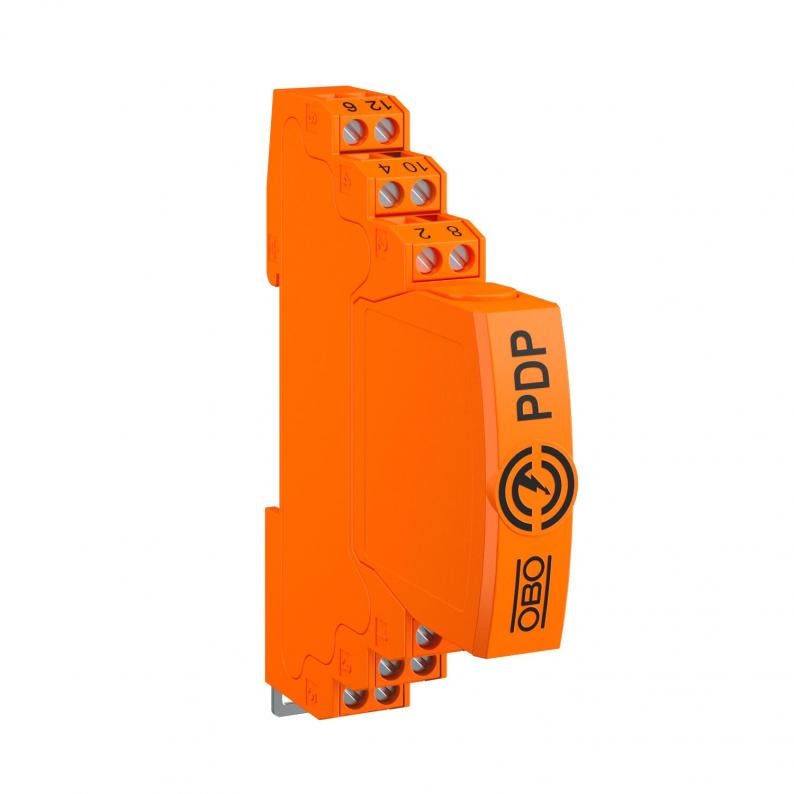

Proteção do cabo de dados encaixável, 2 polos, ligação à terra direta, 24 V
Ref. 5080305
| EAN 4012196741922
Descrição do produto
Descrição do produto
Proteção do cabo de dados encaixável tipo 1+2/D1+C2 para utilização na tecnologia de medição, controlo e regulação
• Aparelho de proteção para sistemas de vários cabos • Ligação de blindagem à terra direta • Gama de frequências até 100 MHz • Ligação à terra é possível através de calha DIN ou cabo de ligação • Largura de construção reduzida de 12,5 mm • Alta disponibilidade do sistema - não há interrupção do sinal sem módulo de proteção
Aplicação: Proteção universal contra raios e sobretensão para dispositivos de transmissão de dados em tecnologia MSR.
Dados técnicos
Dados técnicos
Amortecimento de inserção (Insertion loss)
≤3
dB
Blindagem
directo
Capacidade (fio-fio)
≤30 pF
Capacidade (fio-terra)
≤30 pF
Classificação segundo EN 61643-11
Tipo 1+2
Classificação segundo IEC 61643-1
classe I+II
Corrente de carga nominal CA
0,425
Corrente de carga nominal CC
0,6
A
Corrente de impulso
2,5
kA
Corrente transitória total (8/20)
20
kA

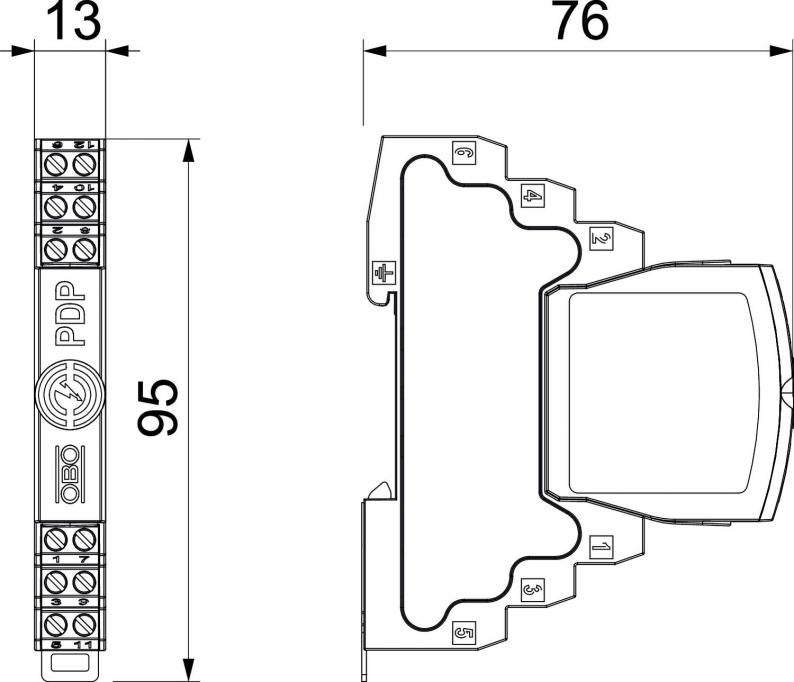

Dimensão
24V
DST segundo IEC 61643-21
Classe I+II / D1+C2
Frequência limite
100
MHz
Gama de temperaturas de aplicação máx.
80
°C
Gama de temperaturas de aplicação mín.
-40
°C
Grau de proteção
IP20
Intensidade nominal de descarga (8/20 µs)
10
kA
Intensidade nominal de descarga In para C2 (total)
20
kA
Kategorie
Tipo 1+2 / D1+C2
Ligação à terra através de:
Cabo de ligação/Calha DIN
Ligação de blindagem
sim
LPZ
0→2
Montagem entrada / saída
Réguas de junção
Nível de proteção fio - fio
150
V
Nível de proteção fio - terra
850
V
Norma de ensaio
IEC 61643-21
Número de polos
2
Potência dissipada total (10/350)
2,5
Resistência da potência de dissipação nominal fio - fio
10 kV / 5 kA
Resistência da potência de dissipação nominal fio - terra
