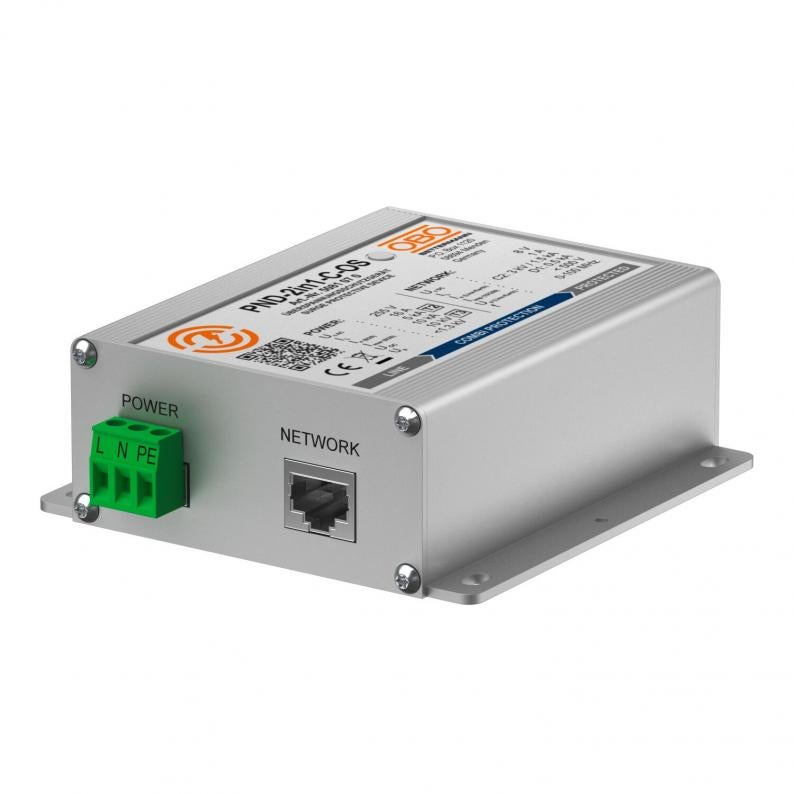

Descarregador combinado 2 em 1 para sistemas de câmera CCTV
Tipo PND-2in1-C-OS
Ref. 5081070
EAN 4012196676965
Ref. / Tipo
5081070 / PND-2in1-C-OS
Sistema de encaixe
RJ45 8(8)
Tensão continua máxima CC
8 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Aparelho de proteção combinado para sistemas TV / câmeras baseados em IP
• Proteção da interface de energia e de dados com apenas um aparelho
• Caixa de alumínio
• Montagem simples por ficha de adaptação
• Circuito de proteção de dois níveis
• Ligação de energia de 3 polos para a interface de energia
• Ligação RJ45 para a interface de dados
• Com indicador de funcionamento LED (OS)
• Inclui conjunto de fixação de calhas DIN
Aplicação: Para a proteção do CCTV, sinais de vídeo; câmeras (de IP) ou sistemas TV
• Proteção da interface de energia e de dados com apenas um aparelho
• Caixa de alumínio
• Montagem simples por ficha de adaptação
• Circuito de proteção de dois níveis
• Ligação de energia de 3 polos para a interface de energia
• Ligação RJ45 para a interface de dados
• Com indicador de funcionamento LED (OS)
• Inclui conjunto de fixação de calhas DIN
Aplicação: Para a proteção do CCTV, sinais de vídeo; câmeras (de IP) ou sistemas TV
Dados técnicos

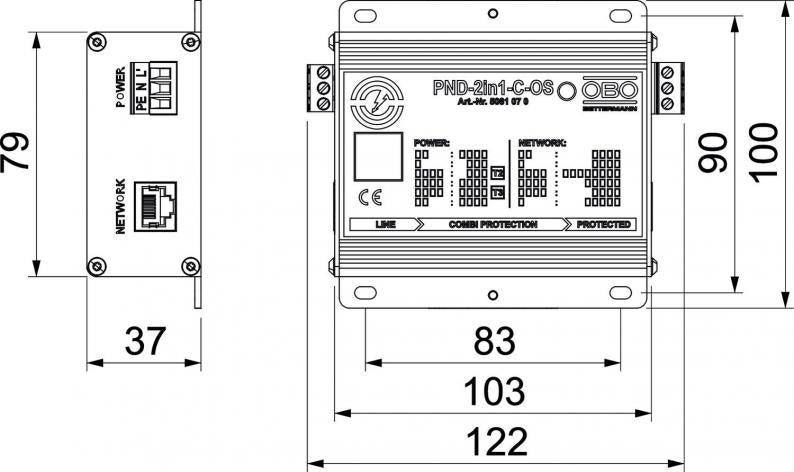

Dimensões
| Comprimento | 122,5 mm |
|---|---|
| Largura | 100 mm |
| Altura | 37,1 mm |
Dados técnicos
| Sistema de encaixe | RJ45 8(8) |
|---|---|
| Nível de proteção fio - fio | <40 V |
| Nível de proteção fio - terra | <450 V |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 255 V |
| Norma de ensaio | IEC 61643-21 |
| Ligação à terra através de: | Cabo de ligação/Calha DIN |
| Ligação de blindagem | sim |
| Blindagem | directo |
| Resistência da potência de dissipação nominal fio - fio | C1: 0,3 kV / 0,15 kA (8/20µs) |
| Resistência da potência de dissipação nominal fio - terra | C2: 3 kV / 1,5 kA (8/20µs) |
| Tensão continua máxima CA | 5,65 V |
| Tensão continua máxima CC | 8 V |
| Intensidade nominal de descarga (8/20 µs) | 5 kA |
| Frequência limite | 100 MHz |
| DST segundo IEC 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conformidade com ROHS | sim |
| Classificação segundo IEC 61643-1 | classe II+III |
| Classificação segundo EN 61643-11 | Tipo 2+3 |
| LPZ | 1→3 |
| Nível de proteção | <1,3 kV |
| Potência de dissipação máxima (8/20 μs) | 10 kA |
| Corrente de carga nominal | 10 A |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 230V |
Rede
| Área de frequência mín. | 0 |
|---|
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 2,4562 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,4562 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
