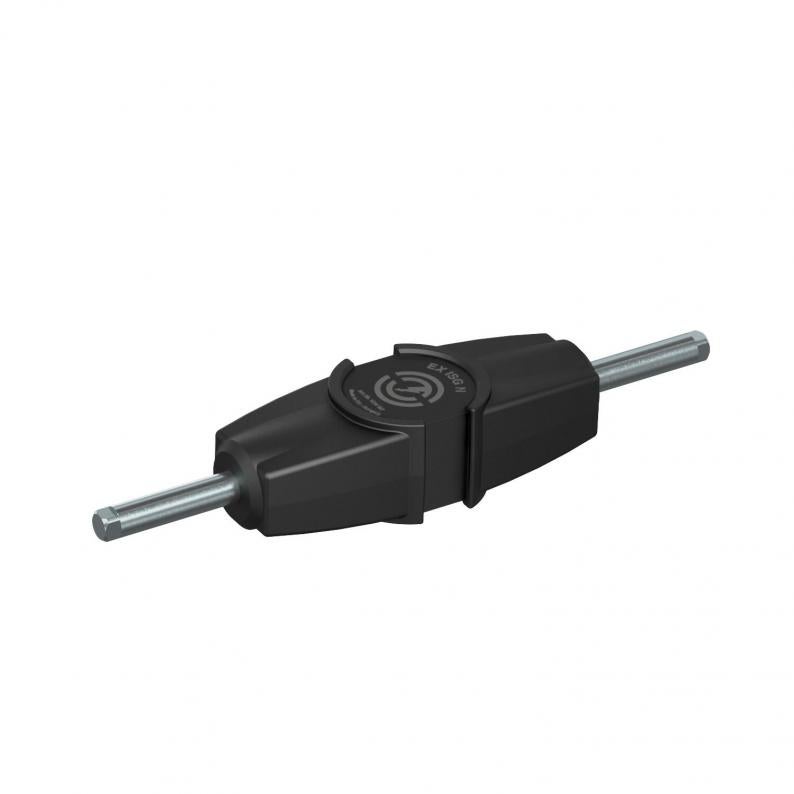

Explosor equipotencial EX ISG N
Tipo EX ISG N
Ref. 5240089
EAN 4012196849574
Ref. / Tipo
5240089 / EX ISG N
Intensidade nominal de descarga
100 kA
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Expolsor equipotencial para atmosferas potencialmente explosivas Zona 1/21 e 2/22, para ligação em ponte indireta de flanges isolantes, por ex., em instalações (KKS) com proteção anticorrosiva catódica. Para a ligação indireta de partes da instalação operacionalmente separadas em caso de raios. Utilizar conforme a ligação equipotencial de proteção contra descargas atmosféricas de acordo com a DIN EN 62305/VDE 0185. Adequado para a montagem em áreas interiores e exteriores, bem como em espaços húmidos. Tensão nominal de resposta ao impulso particularmente baixa.
• Disruptor conforme a VDE 0185-561-3 (IEC 62561-3)
• Certificação Ex conforme a ATEX
• Identificação conforme a EN IEC 60079-0 / EN 60079-1: II 2G Ex db IIC T6 Gb
• Identificação conforme a EN IEC 60079-0 / IEC 60079-31: II 2D Ex td IIIC T80°C Db IP67
• Certificação Ex conforme a IECEx
• Identificação conforme a IEC 60079-0 / -1: Ex db IIC T6 Gb
• Identificação conforme a IEC 60079-0 / -31: Ex tb IIIC T80°C Db IP67
• Disruptor conforme a VDE 0185-561-3 (IEC 62561-3)
• Certificação Ex conforme a ATEX
• Identificação conforme a EN IEC 60079-0 / EN 60079-1: II 2G Ex db IIC T6 Gb
• Identificação conforme a EN IEC 60079-0 / IEC 60079-31: II 2D Ex td IIIC T80°C Db IP67
• Certificação Ex conforme a IECEx
• Identificação conforme a IEC 60079-0 / -1: Ex db IIC T6 Gb
• Identificação conforme a IEC 60079-0 / -31: Ex tb IIIC T80°C Db IP67
Dados técnicos
Dados técnicos
| Tensão alternada de resposta | 0,64 kV |
|---|---|
| Grau de proteção | IP65/67 |
| Dimensão | 215x47x35 |
| Ligação | Rd 10 mm |
| Material da ligação | Aço inoxidável, livre de ferrugem |
| Capacidade de carga da corrente de raio | N/50 kA |
| Cálculo da tensão fixa alternável | 300 V |
| Cálculo da tensão fixa estável | 425 V |
| Cálculo da tensão nominal de impulso | 1,5 kV |
| Conformidade com ROHS | sim |
| Comprimento do cabo de ligação | 0 m |
| Corrente de impulso | 50 kA |
| Intensidade nominal de descarga | 100 kA |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 215x47x35 |
| Cor | Preto |
| Série do produto | EX |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 1,7553 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,7553 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
