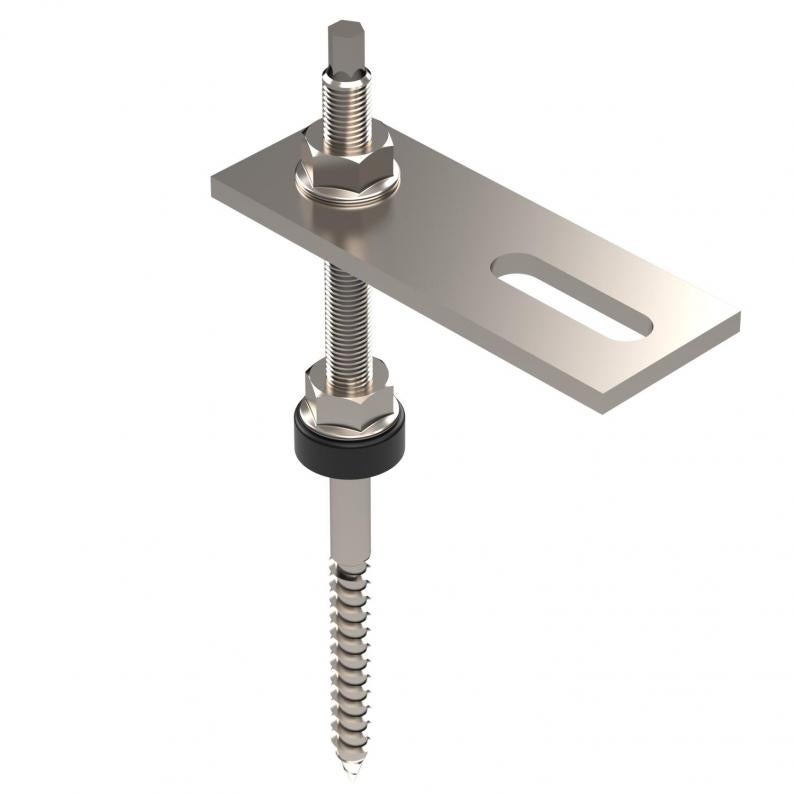

Conjunto de parafusos para montagem de módulos fotovoltaicos, telhado trapezoidal/ondulado
Ref. 5901820 | EAN 4012197459789
- Descrição do produto
-
Descrição do produtoConjunto de parafusos para montagem de módulos fotovoltaicos em telhados inclinados em combinação com perfil de suporte TP 45. Adequado para fixação na subestrutura de madeira de telhados ondulados de plástico, chapa ou fibrocimento. Conjunto composto por parafusos com junta em EPDM pré-montada, placa adaptadora para perfil de suporte e porcas adicionais para compensação de altura opcional. Fixação do perfil de estrutura com parafuso com porca do tipo SKS HM (deve ser encomendado separadamente).
-
- Dados técnicos
-
Dimensões
Comprimento 200 mm Cor aço inoxidável Diâmetro 10 mm Diâmetro da haste 10 mm Dimensão 200x40x27 Duas posições sim Endurecido sim Formato da cabeça sextavado (hexagonal) Material Aço inoxidável, livre de ferrugem 1.4301 Máx. Espessura da estrutura do telhado 70 mm Medida G 64 mm Medida L1 110 mm Parafusos sextavado (hexagonal) Parafusos Sextavado exterior Pegada de CO2 (GWP) do berço ao portão 0,0083 kg CO2e / 1 Peça Rosca métrica 10 Tipo de rosca métrico - Todos os tipos
- Downloads
-
Ficha técnica STSS 10x200 A2 / 5901820 , 0.16MB , pdfInstruções de montagem PV mounting systems Magic PV Pitch on trapezoidal roofs , 2.45MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
