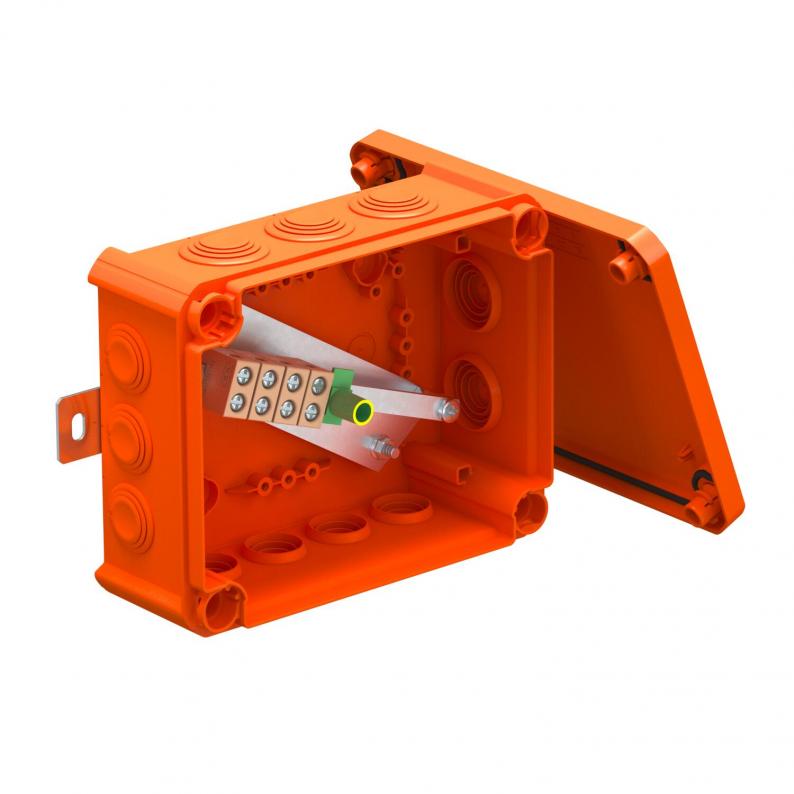

FireBox T160 com bucins cónicos, régua de bornes
Tipo T160ED 10A
Ref. 7205742
EAN 4012196812332
Ref. / Tipo
Dimensões internas
Número de entradas
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixas de derivação com bucins cónicos. Espaço de cablagem suficiente, através de uma unidade de ligação diagonal com bornes cerâmicos resistentes a elevadas temperaturas completamente pré-montados. Borne para condutor de proteção identificado a verde-amarelo. Fixação a chapas exteriores facilmente acessíveis. Aprovado para instalações de cabos com manutenção de funções elétricas de acordo com a DIN 4102 parte 12 com as classes E30, E60 e E90. Os bornes cerâmicos foram testados segundo a DIN EN 60998-2-1:2004.
Inclui 2 x ancoragens MMSplus P 6X35.
Inclui 2 x ancoragens MMSplus P 6X35.
Dados técnicos
Dimensões
| Comprimento | 190 mm |
|---|---|
| Largura | 150 mm |
| Altura | 77 mm |
| Dimensões internas | 176x135x67 mm |
| Medida L | 190 mm |
| Medida B | 150 mm |
| Medida H | 77 mm |
| Medida L1 | 200 mm |
| Medida L2 | 220 mm |
Dados técnicos
| Resistente | não |
|---|---|
| Livre de halogéneos | sim |
| Número de entradas | 12 |
| Quantidade de bornes | 5 |
| Entrada pela parte de trás | não |
| Tampa transparente | não |
| Grau de proteção | IP66 |
| Tensões nominais | 660 V |
| Agrupável | não |
| Com tampa | sim |
| Selável | não |
| Para zonas potencialmente explosivas | sem |
| Tensão de isolamento do dimensionamento Ui | 690 V |
| Funktionsgaranti | E 90 |
| Versão verificada quanto a explosões | não |
| Tipo de versão da caixa | Membrana de nível separável |
| Com blindagem | não |
| Resistente a intempéries | não |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Secção transversal nominal mín. | 4 mm² |
| Secção transversal nominal máx. | 10 mm² |
| Forma | retangular |
| Montagem | Abraçadeira |
| Tampa | não transparente |
| Fixação da tampa | aparafusado |
| Conformidade com ROHS | Isento |
| Dimensão | 190x150x77 |
| Material | Polipropileno |
| Cor | cor de laranja; RAL 2003 |
| Borne individual | 4 |
| Terminal protetor | 1 |
| Série do produto | Série T FireBox |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 2,4135 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,4135 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
