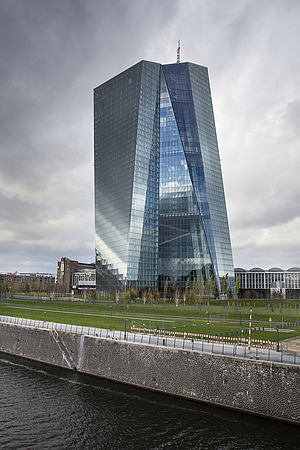

Banco Central Europeu em Frankfurt

Descrição do projeto

Em 2010 iniciaram-se os trabalhos de construção do novo edifício principal do Banco Central Europeu em Frankfurt. A arquitetura espetacular combina dois novos arranha-céus com o edifício do antigo Großmarkthalle de Frankfurt. A OBO Bettermann equipou o grande edifício com sistemas completos para a infraestrutura elétrica. A equipa do departamento de tecnologia de projetos e sistemas da OBO assumiu a coordenação completa – desde entregas volumosas de material até à logística da obra, a coordenação com entidades adjudicantes e subcontratados, até ao controlo de custos.

Informações gerais do edifício

Em fevereiro de 2010 foram iniciados os trabalhos de construção no complexo de edifícios, que consiste em três elementos: uma torre sul, de 165 metros de altura com 43 andares, e uma torre norte, de 185 metros de altura com 45 andares, que juntamente com uma antena na torre norte atinge uma altura total de 201 metros. Como terceiro elemento, o antigo Grossmarkthalle de 1928 foi expandido de acordo com o princípio "casa dentro da casa". O edifício de 250 metros de comprimento e 30 metros de altura inclui a área de conferências e reuniões, bem como o centro de visitantes e de imprensa. Um edifício de entrada liga as torres e o mercado.

O complexo de edifícios impõe elevadas exigências relativamente à funcionalidade das infraestruturas eletrotécnicas. Sistemas da OBO asseguram o fornecimento necessário de energia e dados. Mais do que 50 000 metros de caminhos de cabos em chapa, quase 16 000 metros de caminhos de cabos em varão e cerca de 8 000 metros de escadas verticais assim como 660 metros de caminhos de cabos tipo escada para grandes cargas foram instalados.

Qual o motivo que levou o cliente a optar pela OBO?

Como medida de proteção CEM, foram utilizadas 6 600 metros de placas de fundo nos caminhos verticais. Além disso, os instaladores especializados instalaram um sistema de calhas em chão falso como solução de encastramento de elevada qualidade para a condução de cabos. 2 000 metros de calhas, 450 caixas de pavimento e 1 050 tampas de proteção foram fornecidas para este fim – como todos os produtos, dentro dos prazos previstos nas janelas de entrega definidas.

Que tipo de requisitos existiram durante a construção?

Um dos desafios logísticos foi a grande variedade de encomendas e de preparação de materiais para transporte, que foram efetuadas separadamente por áreas de montagem individuais e entidades adjudicantes. O grande projeto exigiu também um grau máximo de flexibilidade, por parte dos profissionais, em termos de coordenação. Até à conclusão, o diretor técnico do projeto Stefan Krauß, com o apoio do chefe de obra Andreas Schmidt, esteve constantemente no local para assegurar a instalação célere e sem dificuldades dos sistemas da OBO. Com os sete diretores do projeto e 22 chefe de obra da entidade adjudicante, assim como, com três técnicos de topo e, por vezes, até quarenta técnicos de montagem de subcontratados, a coordenação decorreu sem problemas e de acordo com as necessidades do cliente – até aos sistemas de contabilidade e à preparação da auditoria extensiva.

A empreitada, concluída no final de 2014, teve um volume de quase 3,3 milhões de euros. Neste exigente projeto, a OBO Bettermann demonstrou mais uma vez, de forma impressionante, a sua capacidade operacional para equipar, de forma profissional, edifícios de grande escala.

• Dono da obra:  Banco Central Europeu
• Planeamento:  Wolf D. Prix, Coop Himmelb(l)au, Viena
• Instalação:
  • Speidel Elektrotechnik GmbH, Göppingen
  • EAB Rhein-Main GmbH, Dietzenbach
  • SPIE Deutschland GmbH, Karlsruhe
• Equipa de projeto da OBO: departamento de tecnologia de projetos e sistemas da OBO
  • Gestão técnica do projeto: Stefan Krauß
  • Assistência comercial: Jörg Raimund
• Sistemas da OBO:
  • Caminhos de cabos em chapa SKS
  • Caminhos de cabos em chapa RKSM
  • Escadas verticais LG 60 VS / SLM 50 C 40
  • Caminhos de cabos tipo escada para grandes vãos WKLG 1630 / 1640
  • Caminhos de cabos em varão GRM
  • Calhas de pavimento S3/250 e S3/350
  • Caixas de pavimento UZD / UGD
  • Tampas de proteção SK HB 245
  • Placas de fundo ELB-L
  • Produtos personalizados (pendurais em comprimentos especiais de 350 mm)
