Perfil US 5 FT

Ref. 6340964 | EAN 4012195776277

Ref. / Tipo

Comprimento

Espessura do material	2,5 mm

Descrição do produto

Descrição do produto

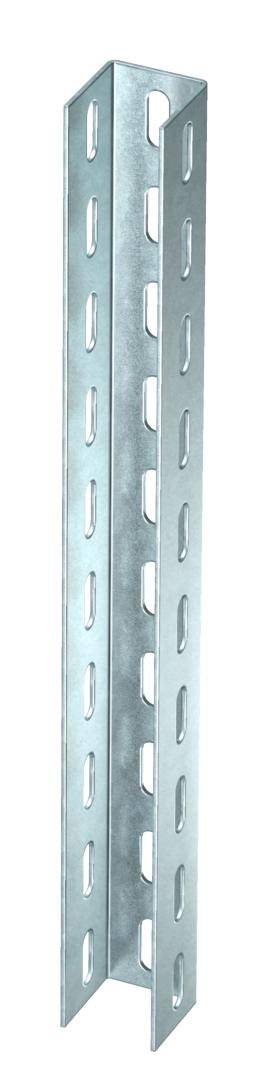

Perfil U com comprimento fixo. Dimensão 50 x 50 mm.

Com larguras de consola superiores a 400mm ou na montagem de consolas na extremidade de suportes suspensos, é recomendável a utilização do distanciador tipo DSK 45.

Dados técnicos

Dimensões

Altura	50 mm
Com engrenagem	não
Com pré-cortes	não
Comprimento	1100 mm
Cor	zinco
Dimensão	50 x 50 x 2,5
Dimensão	50x50x1100
Espessura do material	2,5 mm
Forma do perfil	Perfil U
Funktionsgaranti	sim
Largura	50 mm
Largura de rasgo	45 mm

Material	Aço
Medida L	1100 mm
Pegada de CO2 (GWP) do berço ao portão	6,3416 kg CO2e / 1 Peça
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de perfuração	3 lados perfurados
Valor estático A	2,74 cm²
Valor estático ly	8,32 cm⁴
Valor estático lz	12,53 cm⁴
Valor estático Wy	2,61 cm³
Valor estático Wz	5,01 cm³
Versão	Perfil simples

Todos os tipos

Todos os tipos

Tipo	Comprimento	Espessura do material	Ref.	Quantidade	Qte. minima fornec.
US 5 20 FT	200 mm	2,5 mm	6340881	Unidade	1 Unidade
US 5 30 FT	300 mm	2,5 mm	6340903	Unidade	1 Unidade
US 5 40 FT	400 mm	2,5 mm	6340911	Unidade	1 Unidade
US 5 50 FT	500 mm	2,5 mm	6340938	Unidade	1 Unidade
US 5 60 FT	600 mm	2,5 mm	6340946	Unidade	1 Unidade
US 5 70 FT	700 mm	2,5 mm	6340950	Unidade	1 Unidade
US 5 80 FT	800 mm	2,5 mm	6340954	Unidade	1 Unidade
US 5 90 FT	900 mm	2,5 mm	6340958	Unidade	1 Unidade
US 5 100 FT	1000 mm	2,5 mm	6340962	Unidade	1 Unidade
US 5 110 FT	1100 mm	2,5 mm	6340964	Unidade	1 Unidade
US 5 150 FT	1500 mm	2,5 mm	6340966	Unidade	1 Unidade
US 5 200 FT	2000 mm	2,5 mm	6340970	Unidade	1 Unidade
US 5 300 FT	3000 mm	2,5 mm	6340989	Unidade	1 Unidade
US 5 600 FT	6000 mm	2,5 mm	6340997	Unidade	1 Unidade

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União de perfil U FT	VUS 5 FT	6018505	Unidade	10 Unidade
Proteção de topo	US 5 KS OR	6338462	Unidade	20 Unidade

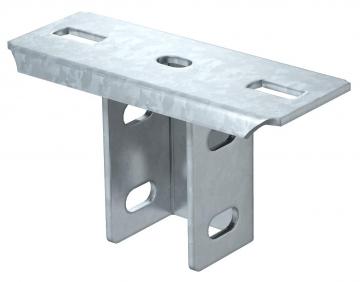

Cabeça de perfil US 5	KUS 5 FT	6348904	Unidade	1 Unidade
Parafuso de cabeça boleada com anilha e porca F	FRS 10x25 F 8.8	6407560	Unidade	50 Unidade
Distanciador FT	DSK 45 FT	6416500	Unidade	20 Unidade
Parafuso sextavado M10 F	SKS 10x80 F	6418250	Unidade	20 Unidade
