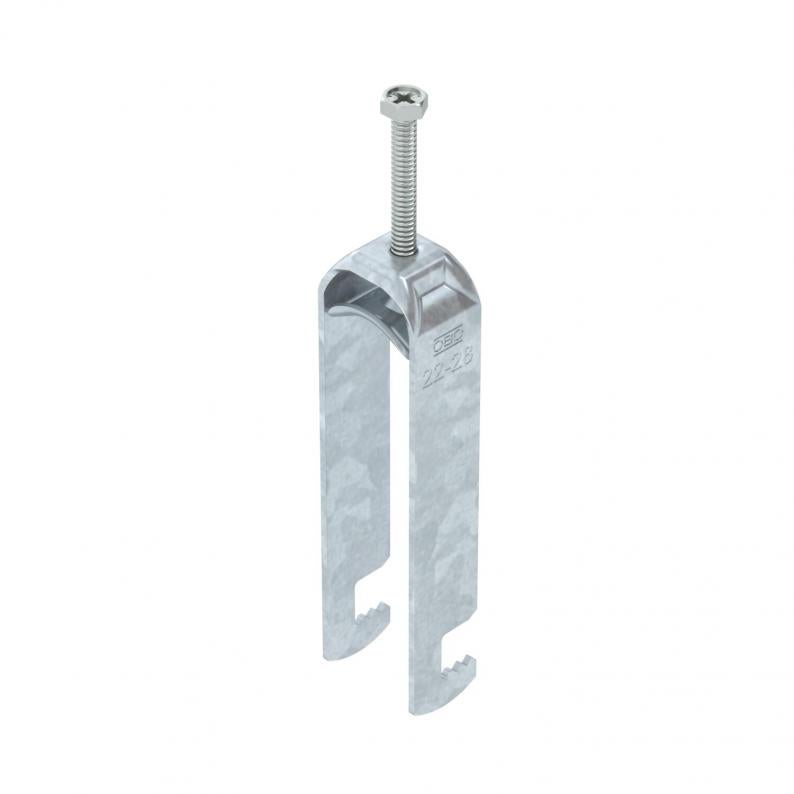

Abraçadeira 2056 tipo F, tripla, placa de pressão metálica, FT

Abraçadeira 2056 tipo F, tripla, placa de pressão metálica, FT

Tipo BS-F3-M-28 FT
Ref. 1188224
EAN 4012197405281
Mostrar todas as versões
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.

unid. de venda menor: 50 Unidade

Unidade

Descrição

Abraçadeira BBS tipo F, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 3 cabos individuais em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
  • Livre de halogéneos: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Barra de ferro plana
  • Barra de ferro em U
  • Abraçadeira BBS para ferro plano e ferro em U de 4-12 mm
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento22,5 mm
Largura33 mm
Altura130 mm
Medida L58 mm
Medida A22,5 mm
Medida B33 mm
Medida H130 mm
Medida t2 mm
Medida C28 mm
Medida G (mm)M6

Dados técnicos

Espessura das chapas2 mm
para diâmetro de tubo mín.22 mm
para diâmetro de tubo máx.28 mm
Largura de rasgo10 mm
Livre de halogéneossim
RoscaM6
Com placa metálicasim
Comprimento exterior28 mm
Número de cabos/tubos3
Superfície adicionalgalvanizado a quente por centrifugação
Material adicionalAço
Máx. Binário de aperto3 Nm
Tipo de montagemperfil plano
Intervalo de aperto D mín.22 mm
Intervalo de aperto D máx.28 mm
Dimensão22-28mm
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Série do produto2056 / 2058

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,3182 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,3182 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (2)
Instruções e ajudas (1)
Imagens do produto (2)

Versões

Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-F3-M-12 FT
Ref.
1188215
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-F3-M-16 FT
Ref.
1188218
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-F3-M-22 FT
Ref.
1188221
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-F3-M-28 FT
Ref.
1188224
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
