Abraçadeira 2056 tipo U, simples, placa de pressão metálica, A2

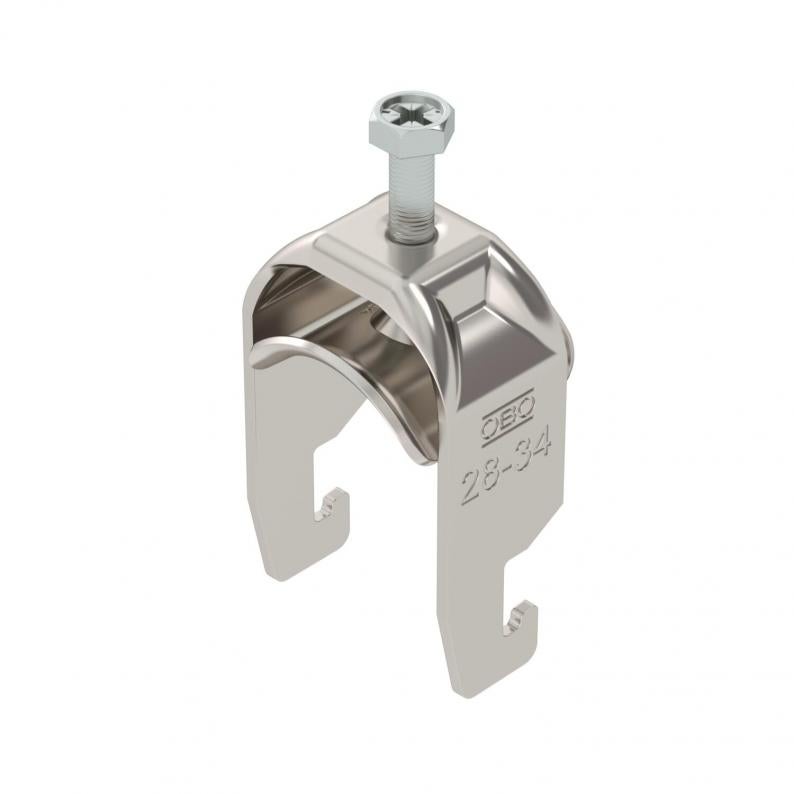

Abraçadeira 2056 tipo U, simples, placa de pressão metálica, A2

Tipo BS-U1-M-34 A2
Ref. 1188413
EAN 4012197417406
Mostrar todas as versões
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.

unid. de venda menor: 25 Unidade

Unidade

Descrição

Abraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Livre de halogéneos: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Largura de rasgo 18 mm
  • Largura de rasgo 22 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E60
  • Classe de manutenção de funções E90
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento22,5 mm
Largura39 mm
Altura64 mm
Medida L34 mm
Medida A22,5 mm
Medida B39 mm
Medida H64 mm
Medida t2 mm
Medida C34 mm
Medida G (mm)M6

Dados técnicos

Espessura das chapas2 mm
para diâmetro de tubo mín.28 mm
para diâmetro de tubo máx.34 mm
Largura de rasgo10 mm
para perfil com rasgo (com intervalo) mín.18 mm
para perfil com rasgo (com intervalo) máx.22 mm
Livre de halogéneossim
RoscaM6
Com placa metálicasim
Comprimento exterior34 mm
Número de cabos/tubos1
Superfície adicionalsem tratamento
Material adicionalaço inoxidável
Máx. Binário de aperto3 Nm
Tipo de montagemPerfil
Intervalo de aperto D mín.28 mm
Intervalo de aperto D máx.34 mm
Dimensão28-34mm
Superfíciebrilhante, pós-tratamento
MaterialAço inoxidável, livre de ferrugem 1.4301
Série do produto2056 / 2058

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,4026 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,4026 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (2)
Certificados (2)
Instruções e ajudas (1)
Imagens do produto (2)

Versões

Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-U1-M-12 A2
Ref.
1188401
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-U1-M-16 A2
Ref.
1188404
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-U1-M-22 A2
Ref.
1188407
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-U1-M-28 A2
Ref.
1188410
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-U1-M-34 A2
Ref.
1188413
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-U1-M-40 A2
Ref.
1188416
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-U1-M-46 A2
Ref.
1188419
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-U1-M-52 A2
Ref.
1188422
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-U1-M-58 A2
Ref.
1188425
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-U1-M-64 A2
Ref.
1188428
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
BS-U1-M-70 A2
Ref.
1188431
Máx. Binário de aperto
5
Intervalo de aperto D mín.
64
Intervalo de aperto D máx.
70
BS-U1-M-76 A2
Ref.
1188434
Máx. Binário de aperto
5
Intervalo de aperto D mín.
70
Intervalo de aperto D máx.
76
