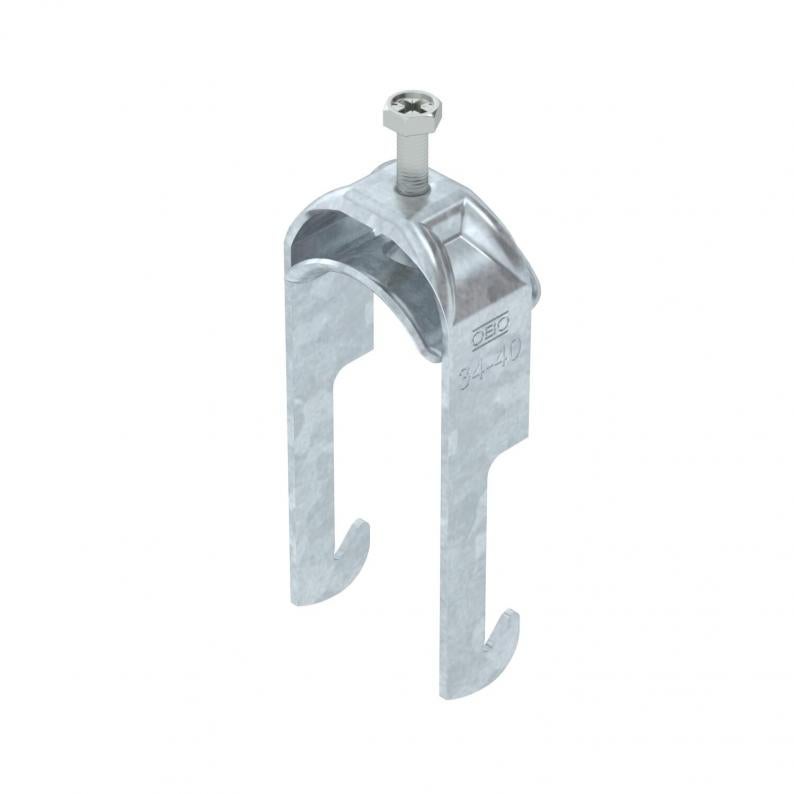

Abraçadeira 2056 tipo W, simples, placa de pressão metálica, FT
Tipo BS-W1-M-40 FT
Ref. 1188316
EAN 4012197416836
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Abraçadeira BBS com tipo W, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros angulares com comprimento de lado de 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 22,5 mm |
|---|---|
| Largura | 45 mm |
| Altura | 109 mm |
| Medida L | 34 mm |
| Medida A | 22,5 mm |
| Medida B | 45 mm |
| Medida H | 109 mm |
| Medida t | 2 mm |
| Medida C | 33 mm |
| Medida G (mm) | M6 |
Dados técnicos
| Espessura das chapas | 2 mm |
|---|---|
| para diâmetro de tubo mín. | 34 mm |
| para diâmetro de tubo máx. | 40 mm |
| Largura de rasgo | 10 mm |
| Livre de halogéneos | sim |
| Rosca | M6 |
| Com placa metálica | sim |
| Comprimento exterior | 33 mm |
| Número de cabos/tubos | 1 |
| Superfície adicional | galvanizado a quente por centrifugação |
| Material adicional | Aço |
| Máx. Binário de aperto | 3 Nm |
| Tipo de montagem | Perfil angular |
| Intervalo de aperto D mín. | 34 mm |
| Intervalo de aperto D máx. | 40 mm |
| Dimensão | 34-40mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,2288 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2288 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (2)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-W1-M-12 FT
3
8
12
1188301
BS-W1-M-16 FT
3
12
16
1188304
BS-W1-M-22 FT
3
16
22
1188307
BS-W1-M-28 FT
3
22
28
1188310
BS-W1-M-34 FT
3
28
34
1188313
BS-W1-M-40 FT
3
34
40
1188316
BS-W1-M-46 FT
5
40
46
1188319
BS-W1-M-52 FT
5
46
52
1188322
BS-W1-M-58 FT
5
52
58
1188325
BS-W1-M-64 FT
5
58
64
1188328
BS-W1-M-70 FT
5
64
70
1188331
