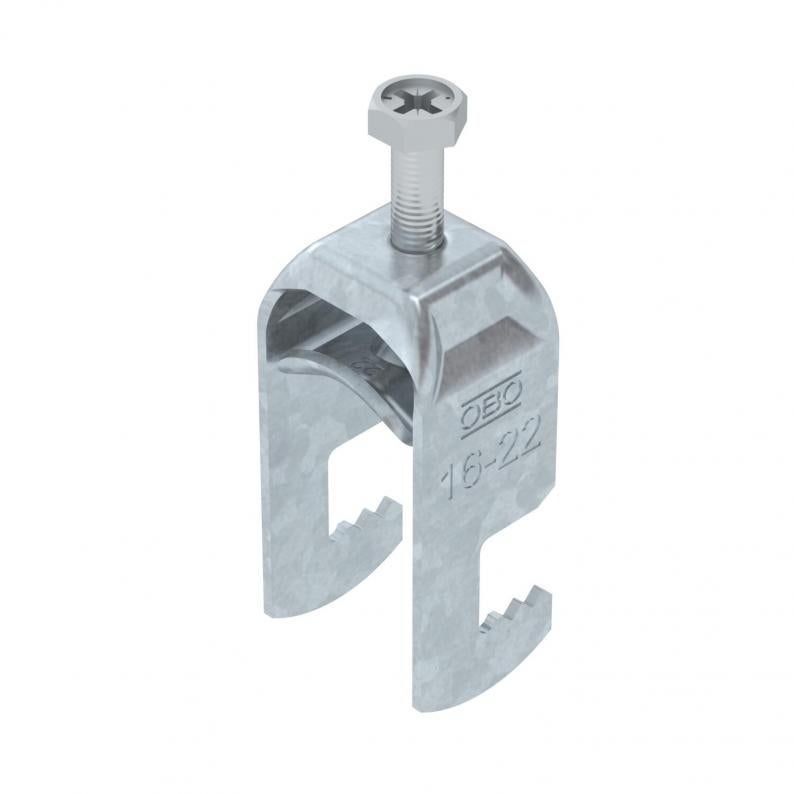

Abraçadeira BBS tipo F simples, placa de pressão metálica, FT
Tipo BS-F1-M-22 FT
Ref. 1187414
EAN 4012196853427
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Abraçadeira BBS tipo F, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 22,5 mm |
|---|---|
| Largura | 27 mm |
| Altura | 58 mm |
| Medida L | 34 mm |
| Medida A | 22,5 mm |
| Medida B | 27 mm |
| Medida H | 58 mm |
| Medida t | 1,5 mm |
| Medida C | 28 mm |
| Medida G (mm) | M6 |
Dados técnicos
| Espessura das chapas | 1,5 mm |
|---|---|
| para diâmetro de tubo mín. | 16 mm |
| para diâmetro de tubo máx. | 22 mm |
| Largura de rasgo | 10 mm |
| Livre de halogéneos | sim |
| Rosca | M6 |
| Com placa metálica | sim |
| Comprimento exterior | 28 mm |
| Número de cabos/tubos | 1 |
| Superfície adicional | galvanizado a quente por centrifugação |
| Material adicional | Aço |
| Máx. Binário de aperto | 3 Nm |
| Tipo de montagem | perfil plano |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 16 mm |
| Intervalo de aperto D máx. | 22 mm |
| Dimensão | 16-22mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Com contraplaca | não |
| Material da cuba | Aço |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,1122 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1122 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (3)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-F1-M-12 FT
3
8
12
1187402
BS-F1-M-16 FT
3
12
16
1187408
BS-F1-M-22 FT
3
16
22
1187414
BS-F1-M-28 FT
3
22
28
1187420
BS-F1-M-34 FT
3
28
34
1187426
BS-F1-M-40 FT
3
34
40
1187432
BS-F1-M-46 FT
5
40
46
1187438
BS-F1-M-52 FT
5
46
52
1187444
BS-F1-M-58 FT
5
52
58
1187450
BS-F1-M-64 FT
5
58
64
1187456
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-F1-M-12 FT
Ref.
1187402
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-F1-M-16 FT
Ref.
1187408
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-F1-M-22 FT
Ref.
1187414
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-F1-M-28 FT
Ref.
1187420
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-F1-M-34 FT
Ref.
1187426
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-F1-M-40 FT
Ref.
1187432
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-F1-M-46 FT
Ref.
1187438
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-F1-M-52 FT
Ref.
1187444
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-F1-M-58 FT
Ref.
1187450
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-F1-M-64 FT
Ref.
1187456
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
