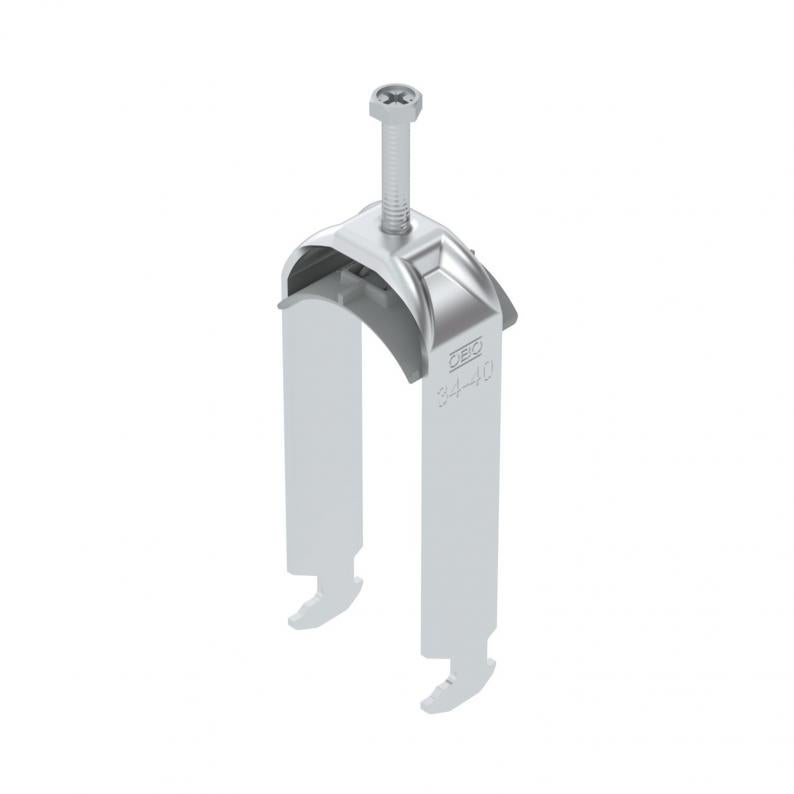

Abraçadeira BBS tipo H dupla, placa de pressão em plástico, Al
Tipo BS-H2-K-40 ALU
Ref. 1186437
EAN 4012196848331
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Abraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 22,5 mm |
|---|---|
| Largura | 45 mm |
| Altura | 118 mm |
| Medida L | 47 mm |
| Medida A | 22,5 mm |
| Medida B | 45 mm |
| Medida H | 118 mm |
| Medida t | 2 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
Dados técnicos
| Espessura das chapas | 2 mm |
|---|---|
| para diâmetro de tubo mín. | 34 mm |
| para diâmetro de tubo máx. | 40 mm |
| Largura de rasgo | 10 mm |
| para perfil com rasgo (com intervalo) mín. | 16 mm |
| para perfil com rasgo (com intervalo) máx. | 17 mm |
| Livre de halogéneos | sim |
| Rosca | M6 |
| Com placa de plástico | sim |
| Comprimento exterior | 34 mm |
| Número de cabos/tubos | 2 |
| Superfície adicional | sem tratamento |
| Material adicional | Alumínio |
| Máx. Binário de aperto | 2 Nm |
| Tipo de montagem | Perfil |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 34 mm |
| Intervalo de aperto D máx. | 40 mm |
| Dimensão | 34-40mm |
| Material | Alumínio |
| Com contraplaca | não |
| Material da cuba | Plástico |
| Qualidade do material da cuba | Polipropileno |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,4792 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,4792 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-H2-K-12 ALU
2
8
12
1186403
BS-H2-K-16 ALU
2
12
16
1186410
BS-H2-K-22 ALU
2
16
22
1186417
BS-H2-K-28 ALU
2
22
28
1186423
BS-H2-K-34 ALU
2
28
34
1186430
BS-H2-K-40 ALU
2
34
40
1186437
BS-H2-K-46 ALU
2
40
46
1186443
BS-H2-K-52 ALU
2
46
52
1186450
BS-H2-K-58 ALU
2
52
58
1186457
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-H2-K-12 ALU
Ref.
1186403
Máx. Binário de aperto
2
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-H2-K-16 ALU
Ref.
1186410
Máx. Binário de aperto
2
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-H2-K-22 ALU
Ref.
1186417
Máx. Binário de aperto
2
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-H2-K-28 ALU
Ref.
1186423
Máx. Binário de aperto
2
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-H2-K-34 ALU
Ref.
1186430
Máx. Binário de aperto
2
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-H2-K-40 ALU
Ref.
1186437
Máx. Binário de aperto
2
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-H2-K-46 ALU
Ref.
1186443
Máx. Binário de aperto
2
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-H2-K-52 ALU
Ref.
1186450
Máx. Binário de aperto
2
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-H2-K-58 ALU
Ref.
1186457
Máx. Binário de aperto
2
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
