Abraçadeira BBS tipo H dupla, placa de pressão metálica, A2

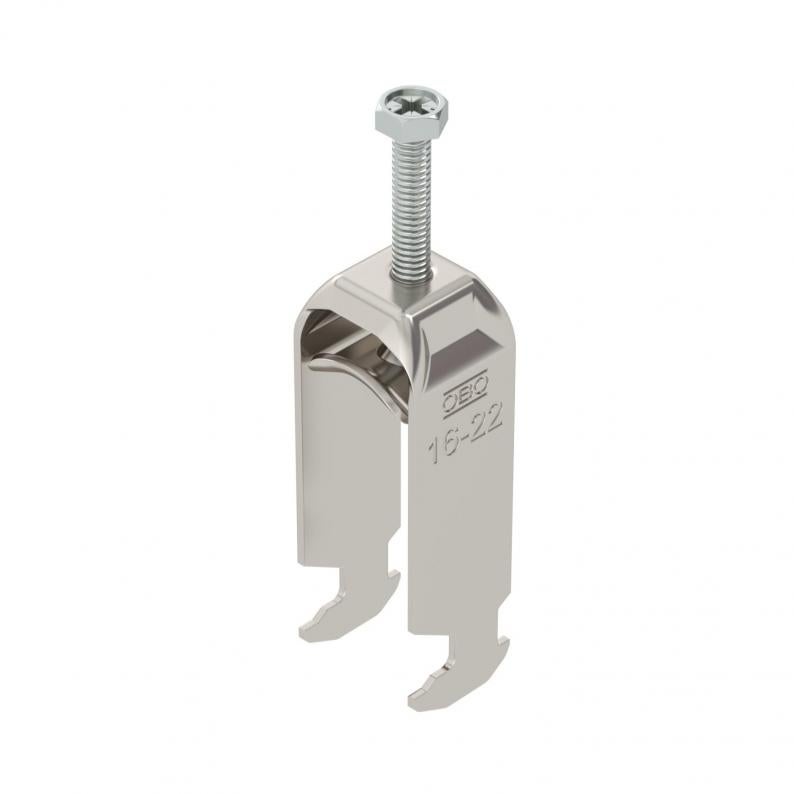

Abraçadeira BBS tipo H dupla, placa de pressão metálica, A2

Tipo BS-H2-M-22 A2
Ref. 1186117
EAN 4012196848928
Mostrar todas as versões
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.

unid. de venda menor: 50 Unidade

Unidade

Descrição

Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo 16-17 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 16-17 mm
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E60
  • Classe de manutenção de funções E90
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento22,5 mm
Largura27 mm
Altura77 mm
Medida L46 mm
Medida A22,5 mm
Medida B27 mm
Medida H77 mm
Medida t1,5 mm
Medida C28 mm
Medida G (mm)M6

Dados técnicos

Espessura das chapas1,5 mm
para diâmetro de tubo mín.16 mm
para diâmetro de tubo máx.22 mm
Largura de rasgo10 mm
para perfil com rasgo (com intervalo) mín.16 mm
para perfil com rasgo (com intervalo) máx.17 mm
Livre de halogéneossim
RoscaM6
Com placa de plásticonão
Com placa metálicasim
Comprimento exterior28 mm
Número de cabos/tubos2
Superfície adicionalsem tratamento
Material adicionalaço inoxidável
Máx. Binário de aperto3 Nm
Tipo de montagemPerfil
Conformidade com ROHSsim
Intervalo de aperto D mín.16 mm
Intervalo de aperto D máx.22 mm
Dimensão16-22mm
Superfíciebrilhante, pós-tratamento
MaterialAço inoxidável, livre de ferrugem 1.4301
Com contraplacanão
Material da cubaaço inoxidável
Qualidade do material da cubaAço inoxidável 304 (1.4301)
Série do produto2056 / 2058

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,4124 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,4124 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)

Versões

Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-H2-M-12 A2
Ref.
1186103
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-H2-M-16 A2
Ref.
1186110
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-H2-M-22 A2
Ref.
1186117
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-H2-M-28 A2
Ref.
1186123
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-H2-M-52 A2
Ref.
1186150
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-H2-M-58 A2
Ref.
1186157
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-H2-M-34 A2
Ref.
1186130
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-H2-M-40 A2
Ref.
1186137
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-H2-M-46 A2
Ref.
1186143
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-H2-M-64 A2
Ref.
1186163
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
