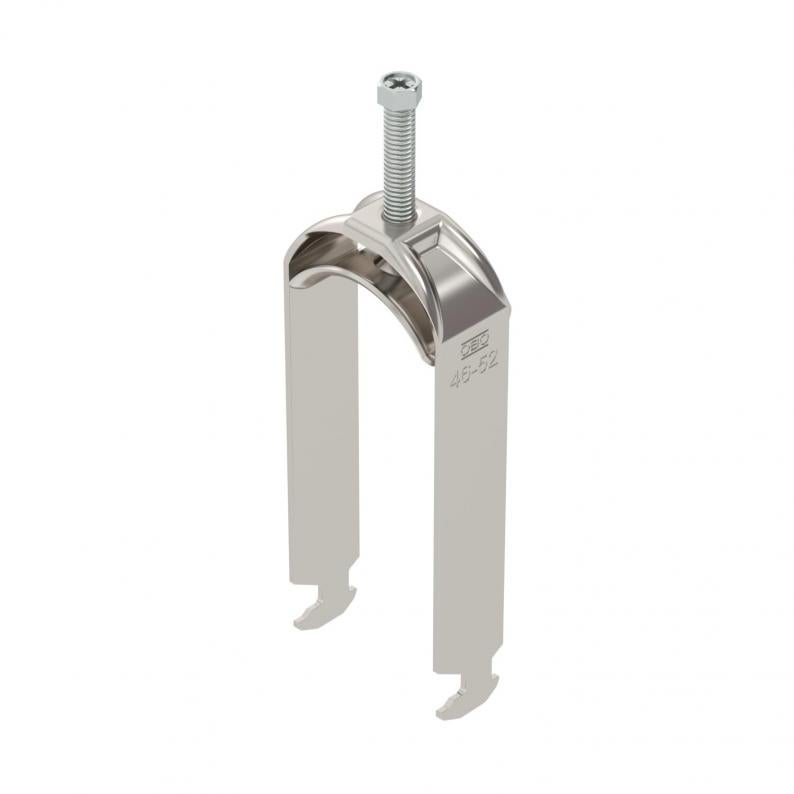

Abraçadeira BBS tipo H dupla, placa de pressão metálica, A2
Tipo BS-H2-M-52 A2
Ref. 1186150
EAN 4012196848980
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 25 mm |
|---|---|
| Largura | 57 mm |
| Altura | 146 mm |
| Medida L | 55 mm |
| Medida A | 25 mm |
| Medida B | 57 mm |
| Medida H | 146 mm |
| Medida t | 2 mm |
| Medida C | 33 mm |
| Medida G (mm) | M8 |
Dados técnicos
| Espessura das chapas | 2 mm |
|---|---|
| para diâmetro de tubo mín. | 46 mm |
| para diâmetro de tubo máx. | 52 mm |
| Largura de rasgo | 10 mm |
| para perfil com rasgo (com intervalo) mín. | 16 mm |
| para perfil com rasgo (com intervalo) máx. | 17 mm |
| Livre de halogéneos | sim |
| Rosca | M8 |
| Com placa de plástico | não |
| Com placa metálica | sim |
| Comprimento exterior | 33 mm |
| Número de cabos/tubos | 2 |
| Superfície adicional | sem tratamento |
| Material adicional | aço inoxidável |
| Máx. Binário de aperto | 5 Nm |
| Tipo de montagem | Perfil |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 46 mm |
| Intervalo de aperto D máx. | 52 mm |
| Dimensão | 46-52mm |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Com contraplaca | não |
| Material da cuba | aço inoxidável |
| Qualidade do material da cuba | Aço inoxidável 304 (1.4301) |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,1237 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,1237 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-H2-M-12 A2
3
8
12
1186103
BS-H2-M-16 A2
3
12
16
1186110
BS-H2-M-22 A2
3
16
22
1186117
BS-H2-M-28 A2
3
22
28
1186123
BS-H2-M-52 A2
5
46
52
1186150
BS-H2-M-58 A2
5
52
58
1186157
BS-H2-M-34 A2
3
28
34
1186130
BS-H2-M-40 A2
3
34
40
1186137
BS-H2-M-46 A2
5
40
46
1186143
BS-H2-M-64 A2
5
58
64
1186163
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-H2-M-12 A2
Ref.
1186103
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-H2-M-16 A2
Ref.
1186110
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-H2-M-22 A2
Ref.
1186117
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-H2-M-28 A2
Ref.
1186123
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-H2-M-52 A2
Ref.
1186150
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-H2-M-58 A2
Ref.
1186157
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-H2-M-34 A2
Ref.
1186130
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-H2-M-40 A2
Ref.
1186137
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-H2-M-46 A2
Ref.
1186143
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-H2-M-64 A2
Ref.
1186163
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
