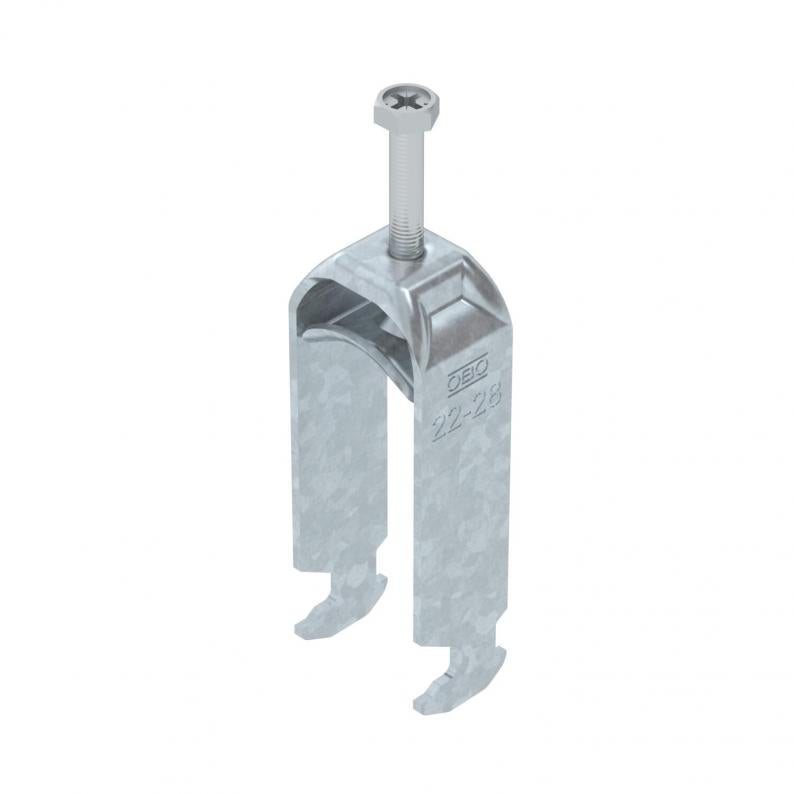

Abraçadeira BBS tipo H dupla, placa de pressão metálica, FT
Tipo BS-H2-M-28 FT
Ref. 1186023
EAN 4012196848621
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 22,5 mm |
|---|---|
| Largura | 33 mm |
| Altura | 91 mm |
| Medida L | 34 mm |
| Medida A | 22,5 mm |
| Medida B | 33 mm |
| Medida H | 91 mm |
| Medida t | 2 mm |
| Medida C | 28 mm |
| Medida G (mm) | M6 |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Espessura das chapas | 2 mm |
| para diâmetro de tubo mín. | 22 mm |
| para diâmetro de tubo máx. | 28 mm |
| Largura de rasgo | 10 mm |
| para perfil com rasgo (com intervalo) mín. | 16 mm |
| para perfil com rasgo (com intervalo) máx. | 17 mm |
| Livre de halogéneos | sim |
| Rosca | M6 |
| Com placa de plástico | não |
| Com placa metálica | sim |
| Comprimento exterior | 28 mm |
| Número de cabos/tubos | 2 |
| Superfície adicional | galvanizado a quente por centrifugação |
| Material adicional | Aço |
| Máx. Binário de aperto | 3 Nm |
| Tipo de montagem | Perfil |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 22 mm |
| Intervalo de aperto D máx. | 28 mm |
| Dimensão | 22-28mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Com contraplaca | não |
| Material da cuba | Aço |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,1978 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1978 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-H2-M-12 FT
3
8
12
1186003
BS-H2-M-16 FT
3
12
16
1186010
BS-H2-M-22 FT
3
16
22
1186017
BS-H2-M-28 FT
3
22
28
1186023
BS-H2-M-34 FT
3
28
34
1186030
BS-H2-M-40 FT
3
34
40
1186037
BS-H2-M-46 FT
5
40
46
1186043
BS-H2-M-52 FT
5
46
52
1186050
BS-H2-M-58 FT
5
52
58
1186057
BS-H2-M-64 FT
5
58
64
1186063
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-H2-M-12 FT
Ref.
1186003
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-H2-M-16 FT
Ref.
1186010
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-H2-M-22 FT
Ref.
1186017
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-H2-M-28 FT
Ref.
1186023
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-H2-M-34 FT
Ref.
1186030
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-H2-M-40 FT
Ref.
1186037
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-H2-M-46 FT
Ref.
1186043
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-H2-M-52 FT
Ref.
1186050
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-H2-M-58 FT
Ref.
1186057
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-H2-M-64 FT
Ref.
1186063
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
