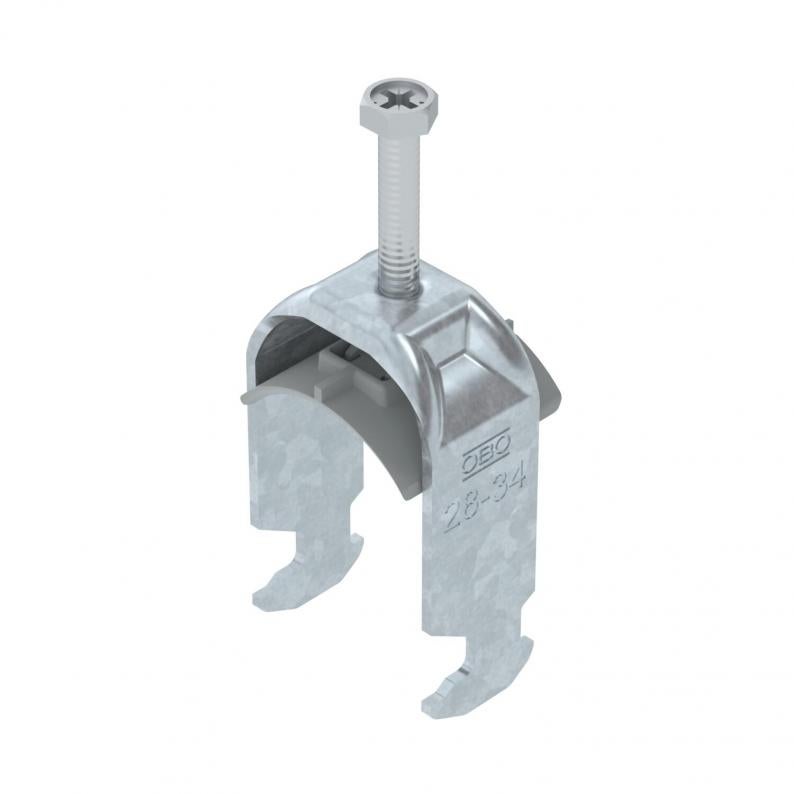

Abraçadeira BBS tipo H simples, placa de pressão em plástico, FT

Abraçadeira BBS tipo H simples, placa de pressão em plástico, FT

Tipo BS-H1-K-34 FT
Ref. 1186229
EAN 4012196847112
Mostrar todas as versões
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.

unid. de venda menor: 100 Unidade

Unidade

Descrição

Abraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Livre de halogéneos: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Largura de rasgo 16-17 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 16-17 mm
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento22,5 mm
Largura39 mm
Altura67 mm
Medida L47 mm
Medida A22,5 mm
Medida B39 mm
Medida H67 mm
Medida t2 mm
Medida C34 mm
Medida G (mm)M6

Dados técnicos

Espessura das chapas2 mm
para diâmetro de tubo mín.28 mm
para diâmetro de tubo máx.34 mm
Largura de rasgo10 mm
para perfil com rasgo (com intervalo) mín.16 mm
para perfil com rasgo (com intervalo) máx.17 mm
Livre de halogéneossim
RoscaM6
Com placa de plásticosim
Comprimento exterior34 mm
Número de cabos/tubos1
Superfície adicionalgalvanizado a quente por centrifugação
Material adicionalAço
Máx. Binário de aperto3 Nm
Tipo de montagemPerfil
Conformidade com ROHSsim
Intervalo de aperto D mín.28 mm
Intervalo de aperto D máx.34 mm
Dimensão28-34mm
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Com contraplacanão
Material da cubaPlástico
Qualidade do material da cubaPolipropileno
Série do produto2056 / 2058

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,1493 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,1493 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)

Versões

Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-H1-K-12 FT
Ref.
1186202
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-H1-K-16 FT
Ref.
1186209
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-H1-K-22 FT
Ref.
1186216
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-H1-K-28 FT
Ref.
1186222
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-H1-K-34 FT
Ref.
1186229
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-H1-K-40 FT
Ref.
1186236
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-H1-K-46 FT
Ref.
1186242
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-H1-K-52 FT
Ref.
1186249
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-H1-K-58 FT
Ref.
1186256
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-H1-K-64 FT
Ref.
1186262
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
BS-H1-K-70 FT
Ref.
1186269
Máx. Binário de aperto
5
Intervalo de aperto D mín.
64
Intervalo de aperto D máx.
70
BS-H1-K-82 FT
Ref.
1186282
Máx. Binário de aperto
5
Intervalo de aperto D mín.
76
Intervalo de aperto D máx.
82
BS-H1-K-90 FT
Ref.
1186289
Máx. Binário de aperto
5
Intervalo de aperto D mín.
82
Intervalo de aperto D máx.
90
BS-H1-K-76 FT
Ref.
1186276
Máx. Binário de aperto
5
Intervalo de aperto D mín.
70
Intervalo de aperto D máx.
76
BS-H1-K-100 FT
Ref.
1186297
Máx. Binário de aperto
5
Intervalo de aperto D mín.
90
Intervalo de aperto D máx.
100
