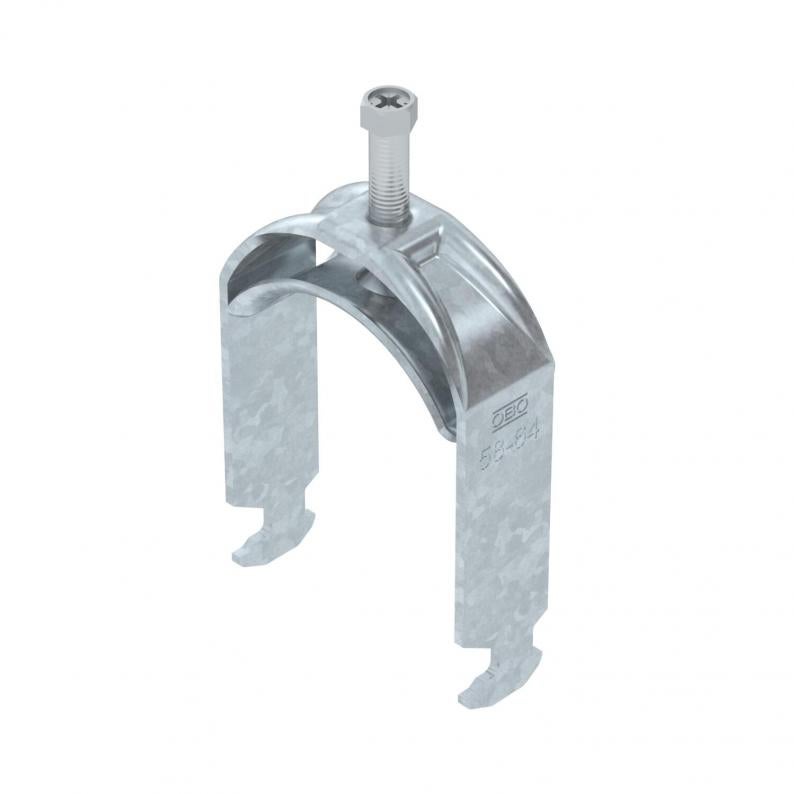

Abraçadeira BBS tipo H simples, placa de pressão metálica, FT

Abraçadeira BBS tipo H simples, placa de pressão metálica, FT

Tipo BS-H1-M-64 FT
Ref. 1186062
EAN 4012196848775
Mostrar todas as versões
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.

unid. de venda menor: 100 Unidade

Unidade

Descrição

Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. A contraplaca terá que ser encomendada em separado.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Largura de rasgo 16-17 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 16-17 mm
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E60
  • Classe de manutenção de funções E90
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento25 mm
Largura70 mm
Altura102 mm
Medida L43 mm
Medida A25 mm
Medida B70 mm
Medida H102 mm
Medida t2,5 mm
Medida C33 mm
Medida G (mm)M8

Dados técnicos

Funktionsgarantisim
Espessura das chapas2,5 mm
para diâmetro de tubo mín.58 mm
para diâmetro de tubo máx.64 mm
Largura de rasgo10 mm
para perfil com rasgo (com intervalo) mín.16 mm
para perfil com rasgo (com intervalo) máx.17 mm
Livre de halogéneossim
RoscaM8
Com placa de plásticonão
Com placa metálicasim
Comprimento exterior33 mm
Número de cabos/tubos1
Superfície adicionalgalvanizado a quente por centrifugação
Material adicionalAço
Máx. Binário de aperto5 Nm
Tipo de montagemPerfil
Conformidade com ROHSsim
Intervalo de aperto D mín.58 mm
Intervalo de aperto D máx.64 mm
Dimensão58-64mm
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Com contraplacanão
Material da cubaAço
Série do produto2056 / 2058

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,3627 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,3627 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (2)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)

Versões

Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-H1-M-12 FT
Ref.
1186002
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-H1-M-16 FT
Ref.
1186009
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-H1-M-22 FT
Ref.
1186016
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-H1-M-28 FT
Ref.
1186022
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-H1-M-34 FT
Ref.
1186029
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-H1-M-40 FT
Ref.
1186036
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-H1-M-46 FT
Ref.
1186042
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-H1-M-52 FT
Ref.
1186049
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-H1-M-58 FT
Ref.
1186056
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-H1-M-64 FT
Ref.
1186062
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
BS-H1-M-70 FT
Ref.
1186069
Máx. Binário de aperto
5
Intervalo de aperto D mín.
64
Intervalo de aperto D máx.
70
BS-H1-M-76 FT
Ref.
1186076
Máx. Binário de aperto
5
Intervalo de aperto D mín.
70
Intervalo de aperto D máx.
76
BS-H1-M-82 FT
Ref.
1186082
Máx. Binário de aperto
5
Intervalo de aperto D mín.
76
Intervalo de aperto D máx.
82
BS-H1-M-90 FT
Ref.
1186089
Máx. Binário de aperto
5
Intervalo de aperto D mín.
82
Intervalo de aperto D máx.
90
BS-H1-M-100 FT
Ref.
1186097
Máx. Binário de aperto
5
Intervalo de aperto D mín.
90
Intervalo de aperto D máx.
100
