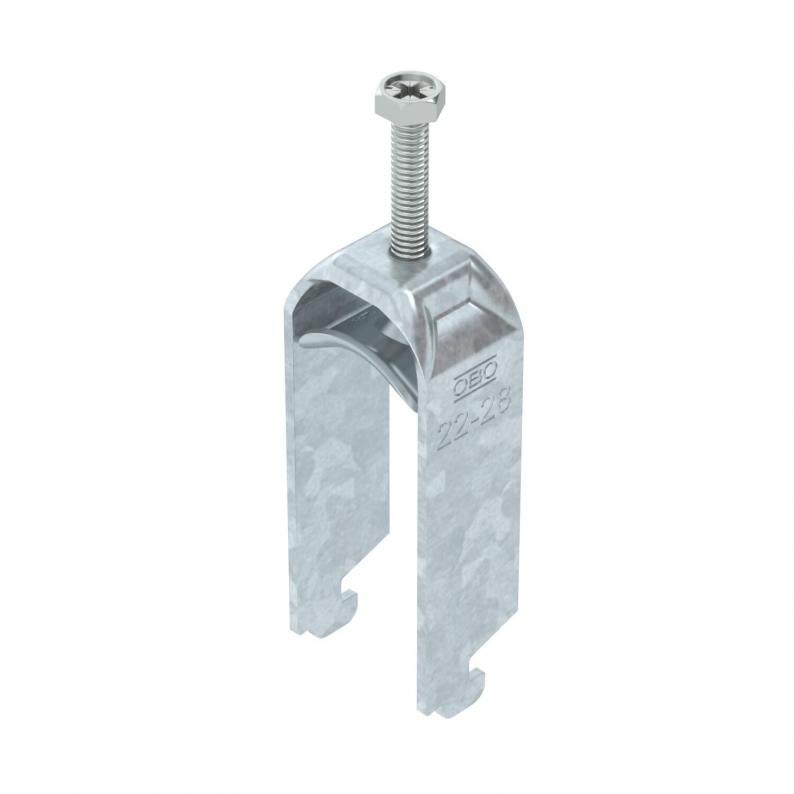

Abraçadeira BBS tipo N dupla, placa de pressão metálica, FT
Tipo BS-N2-M-28 FT
Ref. 1187021
EAN 4012196852468
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Abraçadeira BBS tipo N, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 22,5 mm |
|---|---|
| Largura | 33 mm |
| Altura | 85 mm |
| Medida L | 46 mm |
| Medida A | 22,5 mm |
| Medida B | 33 mm |
| Medida H | 85 mm |
| Medida t | 2 mm |
| Medida C | 28 mm |
| Medida G (mm) | M6 |
Dados técnicos
| Espessura das chapas | 2 mm |
|---|---|
| para diâmetro de tubo mín. | 22 mm |
| para diâmetro de tubo máx. | 28 mm |
| Largura de rasgo | 10 mm |
| para perfil com rasgo (com intervalo) mín. | 11 mm |
| para perfil com rasgo (com intervalo) máx. | 12 mm |
| Livre de halogéneos | sim |
| Rosca | M6 |
| Com placa de plástico | não |
| Com placa metálica | sim |
| Comprimento exterior | 28 mm |
| Número de cabos/tubos | 2 |
| Superfície adicional | galvanizado a quente por centrifugação |
| Material adicional | Aço |
| Máx. Binário de aperto | 3 Nm |
| Tipo de montagem | Perfil |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 22 mm |
| Intervalo de aperto D máx. | 28 mm |
| Dimensão | 22-28mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Com contraplaca | não |
| Material da cuba | Aço |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,2141 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2141 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-N2-M-12 FT
3
8
12
1187003
BS-N2-M-16 FT
3
12
16
1187009
BS-N2-M-22 FT
3
16
22
1187015
BS-N2-M-28 FT
3
22
28
1187021
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-N2-M-12 FT
Ref.
1187003
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-N2-M-16 FT
Ref.
1187009
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-N2-M-22 FT
Ref.
1187015
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-N2-M-28 FT
Ref.
1187021
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
