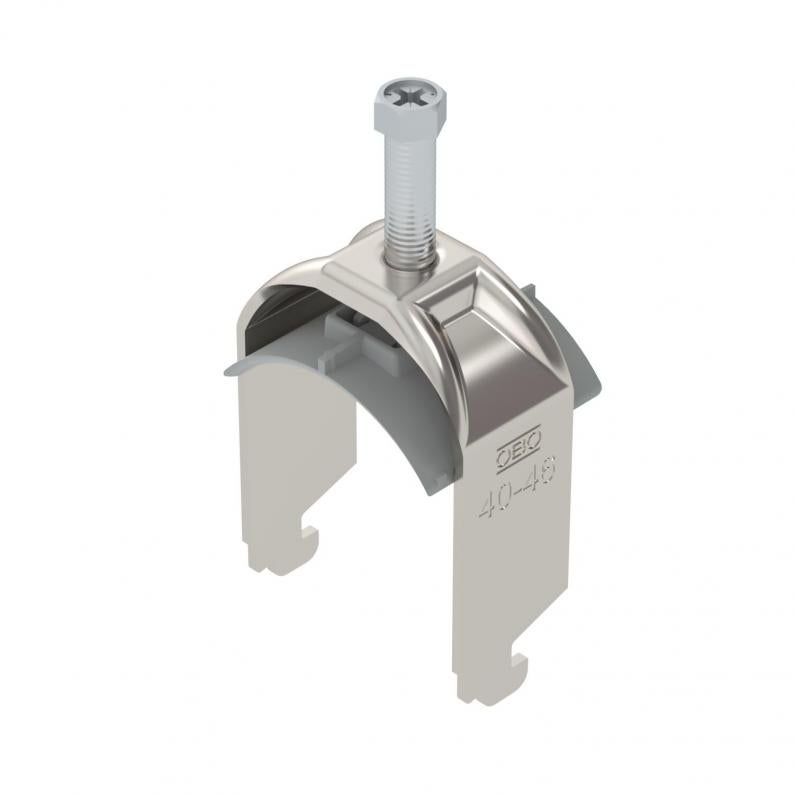

Abraçadeira BBS tipo N simples, placa de pressão em plástico, A2
Tipo BS-N1-K-46 A2
Ref. 1188138
EAN 4012196869107
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Abraçadeira BBS tipo N, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 25 mm |
|---|---|
| Largura | 51 mm |
| Altura | 73 mm |
| Medida L | 45 mm |
| Medida A | 25 mm |
| Medida B | 51 mm |
| Medida H | 73 mm |
| Medida t | 2 mm |
| Medida C | 40 mm |
| Medida G (mm) | M8 |
Dados técnicos
| Espessura das chapas | 2 mm |
|---|---|
| Largura de rasgo | 10 mm |
| para perfil com rasgo (com intervalo) mín. | 11 mm |
| para perfil com rasgo (com intervalo) máx. | 12 mm |
| Livre de halogéneos | sim |
| Rosca | M8 |
| Com placa de plástico | sim |
| Comprimento exterior | 40 mm |
| Número de cabos/tubos | 1 |
| Superfície adicional | sem tratamento |
| Material adicional | aço inoxidável |
| Máx. Binário de aperto | 5 Nm |
| Tipo de montagem | Perfil |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 40 mm |
| Intervalo de aperto D máx. | 46 mm |
| Dimensão | 40-46mm |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Com contraplaca | não |
| Material da cuba | Plástico |
| Qualidade do material da cuba | Polipropileno |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,5121 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,5121 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-N1-K-12 A2
3
8
12
1188102
BS-N1-K-16 A2
3
12
16
1188108
BS-N1-K-22 A2
3
16
22
1188114
BS-N1-K-28 A2
3
22
28
1188120
BS-N1-K-34 A2
3
28
34
1188126
BS-N1-K-40 A2
3
34
40
1188132
BS-N1-K-46 A2
5
40
46
1188138
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-N1-K-12 A2
Ref.
1188102
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-N1-K-16 A2
Ref.
1188108
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-N1-K-22 A2
Ref.
1188114
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-N1-K-28 A2
Ref.
1188120
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-N1-K-34 A2
Ref.
1188126
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-N1-K-40 A2
Ref.
1188132
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-N1-K-46 A2
Ref.
1188138
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
