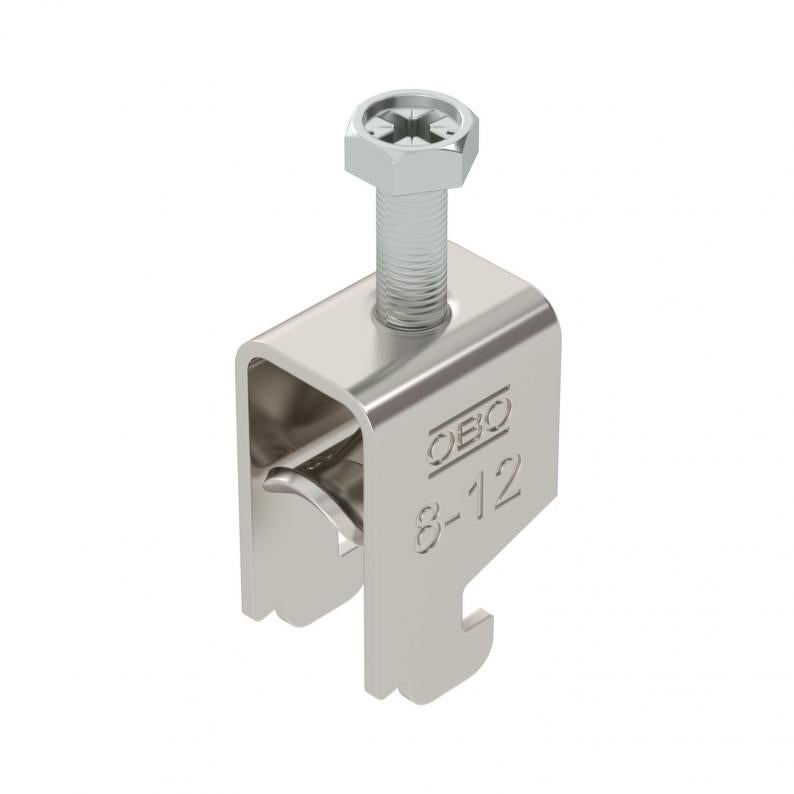

Abraçadeira BBS tipo N simples, placa de pressão metálica, A2
Tipo BS-N1-M-12 A2
Ref. 1188371
EAN 4012197417628
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Abraçadeira BBS tipo N, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 22,5 mm |
|---|---|
| Largura | 17 mm |
| Altura | 35 mm |
| Medida L | 34 mm |
| Medida A | 22,5 mm |
| Medida B | 17 mm |
| Medida H | 35 mm |
| Medida t | 1,5 mm |
| Medida C | 28 mm |
| Medida G (mm) | M6 |
Dados técnicos
| Espessura das chapas | 1,5 mm |
|---|---|
| para diâmetro de tubo mín. | 8 mm |
| para diâmetro de tubo máx. | 12 mm |
| Largura de rasgo | 10 mm |
| para perfil com rasgo (com intervalo) mín. | 11 mm |
| para perfil com rasgo (com intervalo) máx. | 12 mm |
| Livre de halogéneos | sim |
| Rosca | M6 |
| Com placa de plástico | não |
| Com placa metálica | sim |
| Comprimento exterior | 28 mm |
| Número de cabos/tubos | 1 |
| Superfície adicional | sem tratamento |
| Material adicional | aço inoxidável |
| Máx. Binário de aperto | 3 Nm |
| Tipo de montagem | Perfil |
| Intervalo de aperto D mín. | 8 mm |
| Intervalo de aperto D máx. | 12 mm |
| Dimensão | 8-12mm |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,1959 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1959 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (2)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-N1-M-12 A2
3
8
12
1188371
BS-N1-M-16 A2
3
12
16
1188374
BS-N1-M-22 A2
3
16
22
1188377
BS-N1-M-28 A2
3
22
28
1188380
BS-N1-M-34 A2
3
28
34
1188383
BS-N1-M-40 A2
3
34
40
1188386
BS-N1-M-46 A2
5
40
46
1188389
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-N1-M-12 A2
Ref.
1188371
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-N1-M-16 A2
Ref.
1188374
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-N1-M-22 A2
Ref.
1188377
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-N1-M-28 A2
Ref.
1188380
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-N1-M-34 A2
Ref.
1188383
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-N1-M-40 A2
Ref.
1188386
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-N1-M-46 A2
Ref.
1188389
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
