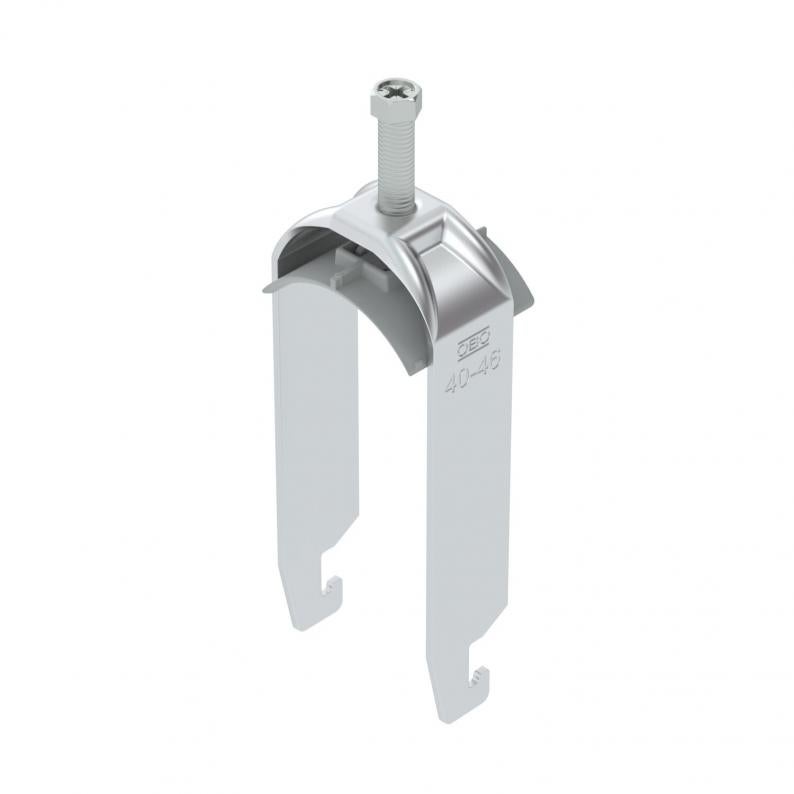

Abraçadeira BBS tipo U dupla, placa de pressão em plástico, Al
Tipo BS-U2-K-46 ALU
Ref. 1186943
EAN 4012196852048
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Abraçadeira BBS tipo U, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 25 mm |
|---|---|
| Largura | 51 mm |
| Altura | 128 mm |
| Medida L | 44 mm |
| Medida A | 25 mm |
| Medida B | 51 mm |
| Medida H | 128 mm |
| Medida t | 2 mm |
| Medida C | 40 mm |
| Medida G (mm) | M8 |
Dados técnicos
| Espessura das chapas | 2 mm |
|---|---|
| para diâmetro de tubo mín. | 40 mm |
| para diâmetro de tubo máx. | 46 mm |
| Largura de rasgo | 10 mm |
| para perfil com rasgo (com intervalo) mín. | 18 mm |
| para perfil com rasgo (com intervalo) máx. | 22 mm |
| Livre de halogéneos | sim |
| Rosca | M8 |
| Com placa de plástico | sim |
| Com placa metálica | não |
| Comprimento exterior | 40 mm |
| Número de cabos/tubos | 2 |
| Superfície adicional | sem tratamento |
| Material adicional | Alumínio |
| Máx. Binário de aperto | 5 Nm |
| Tipo de montagem | Perfil |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 40 mm |
| Intervalo de aperto D máx. | 46 mm |
| Dimensão | 40-46mm |
| Material | Alumínio |
| Com contraplaca | não |
| Material da cuba | Plástico |
| Qualidade do material da cuba | Polipropileno |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,6061 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,6061 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-U2-K-12 ALU
3
8
12
1186903
BS-U2-K-16 ALU
3
12
16
1186910
BS-U2-K-22 ALU
3
16
22
1186917
BS-U2-K-28 ALU
3
22
28
1186923
BS-U2-K-34 ALU
3
28
34
1186930
BS-U2-K-40 ALU
3
34
40
1186937
BS-U2-K-46 ALU
5
40
46
1186943
BS-U2-K-52 ALU
5
46
52
1186950
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-U2-K-12 ALU
Ref.
1186903
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-U2-K-16 ALU
Ref.
1186910
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-U2-K-22 ALU
Ref.
1186917
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-U2-K-28 ALU
Ref.
1186923
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-U2-K-34 ALU
Ref.
1186930
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-U2-K-40 ALU
Ref.
1186937
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-U2-K-46 ALU
Ref.
1186943
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-U2-K-52 ALU
Ref.
1186950
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
