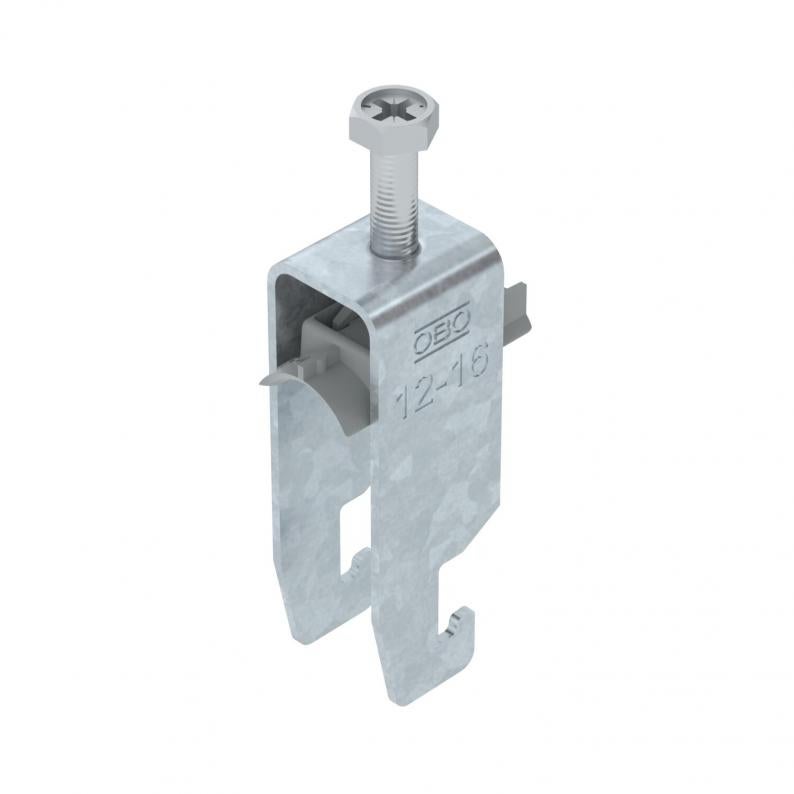

Abraçadeira BBS tipo U dupla, placa de pressão em plástico, FT
Tipo BS-U2-K-16 FT
Ref. 1186710
EAN 4012196850792
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Abraçadeira BBS tipo U, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 22,5 mm |
|---|---|
| Largura | 20 mm |
| Altura | 65 mm |
| Medida L | 47 mm |
| Medida A | 22,5 mm |
| Medida B | 20 mm |
| Medida H | 65 mm |
| Medida t | 1,5 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
Dados técnicos
| Espessura das chapas | 1,5 mm |
|---|---|
| para diâmetro de tubo mín. | 12 mm |
| para diâmetro de tubo máx. | 16 mm |
| Largura de rasgo | 10 mm |
| para perfil com rasgo (com intervalo) mín. | 18 mm |
| para perfil com rasgo (com intervalo) máx. | 22 mm |
| Livre de halogéneos | sim |
| Rosca | M6 |
| Com placa de plástico | sim |
| Comprimento exterior | 34 mm |
| Número de cabos/tubos | 2 |
| Superfície adicional | galvanizado a quente por centrifugação |
| Material adicional | Aço |
| Máx. Binário de aperto | 3 Nm |
| Tipo de montagem | Perfil |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 12 mm |
| Intervalo de aperto D máx. | 16 mm |
| Dimensão | 12-16mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Com contraplaca | não |
| Material da cuba | Plástico |
| Qualidade do material da cuba | Polipropileno |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,1396 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1396 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-U2-K-12 FT
3
8
12
1186703
BS-U2-K-16 FT
3
12
16
1186710
BS-U2-K-22 FT
3
16
22
1186717
BS-U2-K-28 FT
3
22
28
1186723
BS-U2-K-34 FT
3
28
34
1186730
BS-U2-K-40 FT
3
34
40
1186737
BS-U2-K-46 FT
5
40
46
1186743
BS-U2-K-52 FT
5
46
52
1186750
BS-U2-K-58 FT
5
52
58
1186757
BS-U2-K-64 FT
5
58
64
1186763
