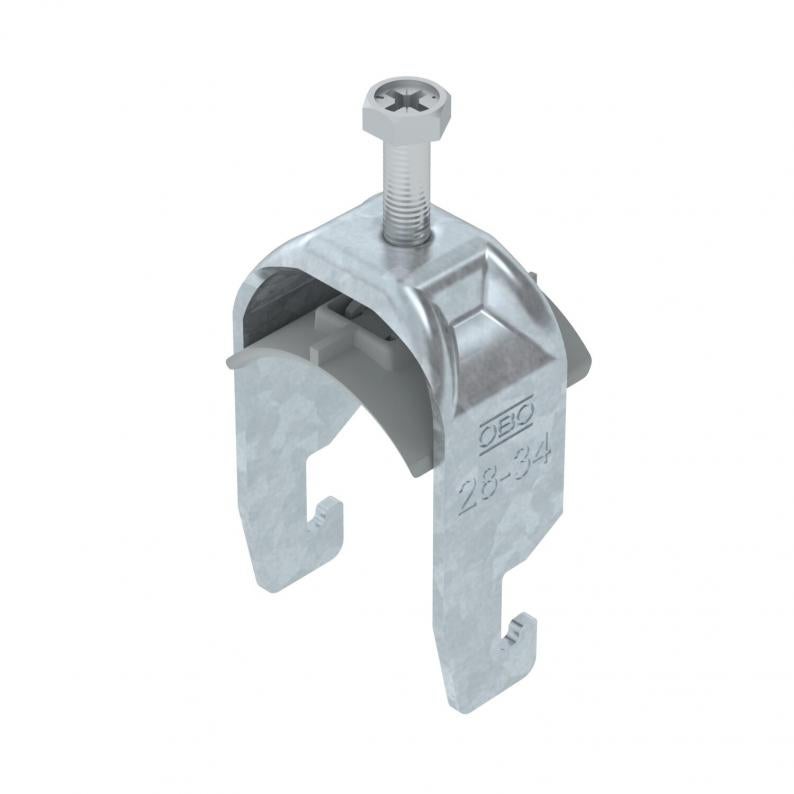

Abraçadeira BBS tipo U simples, placa de pressão em plástico, FT

Abraçadeira BBS tipo U simples, placa de pressão em plástico, FT

Tipo BS-U1-K-34 FT
Ref. 1186729
EAN 4012196850914
Mostrar todas as versões
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.

unid. de venda menor: 100 Unidade

Unidade

Descrição

Abraçadeira BBS tipo U, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.


  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Livre de halogéneos: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Largura de rasgo 18 mm
  • Largura de rasgo 22 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento22,5 mm
Largura39 mm
Altura64 mm
Medida L35 mm
Medida A22,5 mm
Medida B39 mm
Medida H64 mm
Medida t2 mm
Medida C34 mm
Medida G (mm)M6

Dados técnicos

Espessura das chapas2 mm
para diâmetro de tubo mín.28 mm
para diâmetro de tubo máx.34 mm
Largura de rasgo10 mm
para perfil com rasgo (com intervalo) mín.18 mm
para perfil com rasgo (com intervalo) máx.22 mm
Livre de halogéneossim
RoscaM6
Com placa de plásticosim
Comprimento exterior34 mm
Número de cabos/tubos1
Superfície adicionalgalvanizado a quente por centrifugação
Material adicionalAço
Máx. Binário de aperto3 Nm
Tipo de montagemPerfil
Conformidade com ROHSsim
Intervalo de aperto D mín.28 mm
Intervalo de aperto D máx.34 mm
Dimensão28-34mm
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Com contraplacanão
Material da cubaPlástico
Qualidade do material da cubaPolipropileno
Série do produto2056 / 2058

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,1397 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,1397 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)

Versões

Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-U1-K-12 FT
Ref.
1186702
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-U1-K-16 FT
Ref.
1186709
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-U1-K-22 FT
Ref.
1186716
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-U1-K-28 FT
Ref.
1186722
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-U1-K-34 FT
Ref.
1186729
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-U1-K-40 FT
Ref.
1186736
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-U1-K-46 FT
Ref.
1186742
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-U1-K-52 FT
Ref.
1186749
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-U1-K-58 FT
Ref.
1186756
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-U1-K-64 FT
Ref.
1186762
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
BS-U1-K-70 FT
Ref.
1186769
Máx. Binário de aperto
5
Intervalo de aperto D mín.
64
Intervalo de aperto D máx.
70
BS-U1-K-76 FT
Ref.
1186776
Máx. Binário de aperto
5
Intervalo de aperto D mín.
70
Intervalo de aperto D máx.
76
BS-U1-K-82 FT
Ref.
1186782
Máx. Binário de aperto
5
Intervalo de aperto D mín.
76
Intervalo de aperto D máx.
82
BS-U1-K-90 FT
Ref.
1186789
Máx. Binário de aperto
5
Intervalo de aperto D mín.
82
Intervalo de aperto D máx.
90
BS-U1-K-100 FT
Ref.
1186797
Máx. Binário de aperto
5
Intervalo de aperto D mín.
90
Intervalo de aperto D máx.
100
