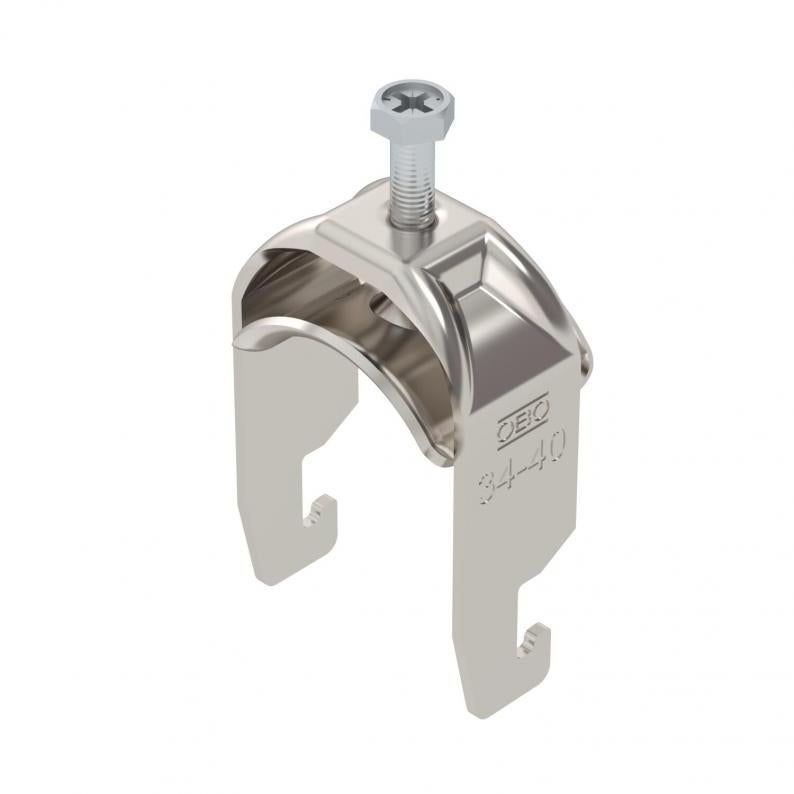

Abraçadeira BBS tipo U simples, placa de pressão metálica, A4

Abraçadeira BBS tipo U simples, placa de pressão metálica, A4

Tipo BS-U1-M-40 A4
Ref. 1186636
EAN 4012196850488
Mostrar todas as versões
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.

unid. de venda menor: 25 Unidade

Unidade

Descrição

Abraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Largura de rasgo 18 mm
  • Largura de rasgo 22 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E60
  • Classe de manutenção de funções E90
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

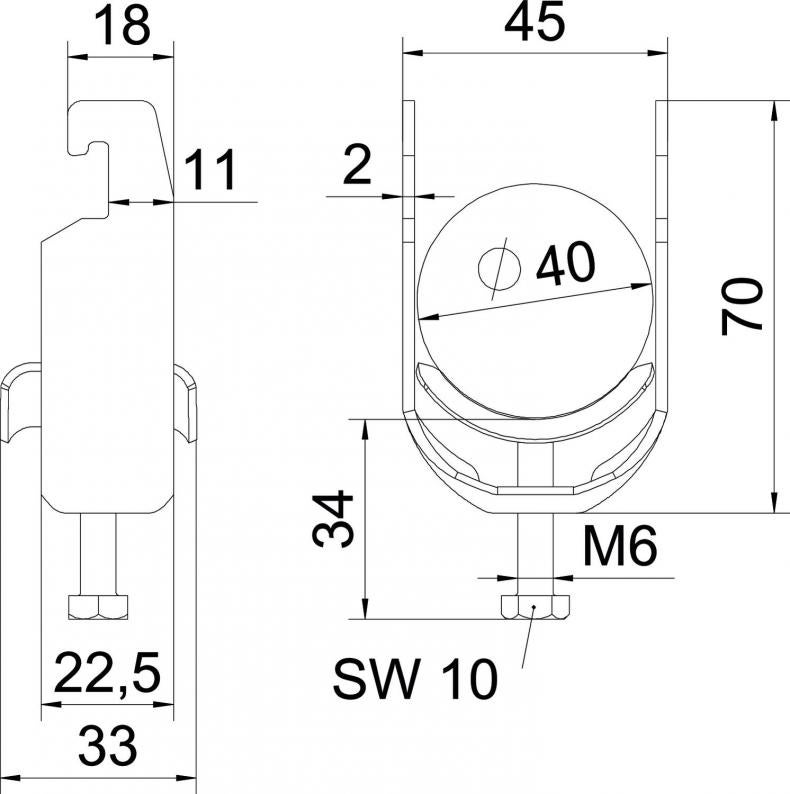

Dimensões

Comprimento22,5 mm
Largura45 mm
Altura70 mm
Medida L34 mm
Medida A22,5 mm
Medida B45 mm
Medida H70 mm
Medida t2 mm
Medida C33 mm
Medida G (mm)M6

Dados técnicos

Espessura das chapas2 mm
para diâmetro de tubo mín.34 mm
para diâmetro de tubo máx.40 mm
Largura de rasgo10 mm
para perfil com rasgo (com intervalo) mín.18 mm
para perfil com rasgo (com intervalo) máx.22 mm
Livre de halogéneossim
RoscaM6
Com placa metálicasim
Comprimento exterior33 mm
Número de cabos/tubos1
Superfície adicionalsem tratamento
Material adicionalaço inoxidável
Máx. Binário de aperto3 Nm
Tipo de montagemPerfil
Conformidade com ROHSsim
Intervalo de aperto D mín.34 mm
Intervalo de aperto D máx.40 mm
Dimensão34-40mm
Superfíciebrilhante, pós-tratamento
MaterialAço inoxidável 1.4571
Com contraplacanão
Material da cubaaço inoxidável
Série do produto2056 / 2058

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,4007 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,4007 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Certificados (2)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)

Versões

Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-U1-M-12 A4
Ref.
1186602
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-U1-M-16 A4
Ref.
1186609
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-U1-M-22 A4
Ref.
1186616
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-U1-M-28 A4
Ref.
1186622
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-U1-M-34 A4
Ref.
1186629
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-U1-M-40 A4
Ref.
1186636
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-U1-M-46 A4
Ref.
1186642
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-U1-M-52 A4
Ref.
1186649
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-U1-M-58 A4
Ref.
1186656
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-U1-M-64 A4
Ref.
1186662
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
BS-U1-M-70 A4
Ref.
1186669
Máx. Binário de aperto
5
Intervalo de aperto D mín.
64
Intervalo de aperto D máx.
70
BS-U1-M-76 A4
Ref.
1186676
Máx. Binário de aperto
5
Intervalo de aperto D mín.
70
Intervalo de aperto D máx.
76
