Abraçadeira BBS tipo U simples, placa de pressão metálica, FT

Abraçadeira BBS tipo U simples, placa de pressão metálica, FT

Tipo BS-U1-M-52 FT
Ref. 1186549
EAN 4012196850082
Mostrar todas as versões
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.

unid. de venda menor: 100 Unidade

Unidade

Descrição

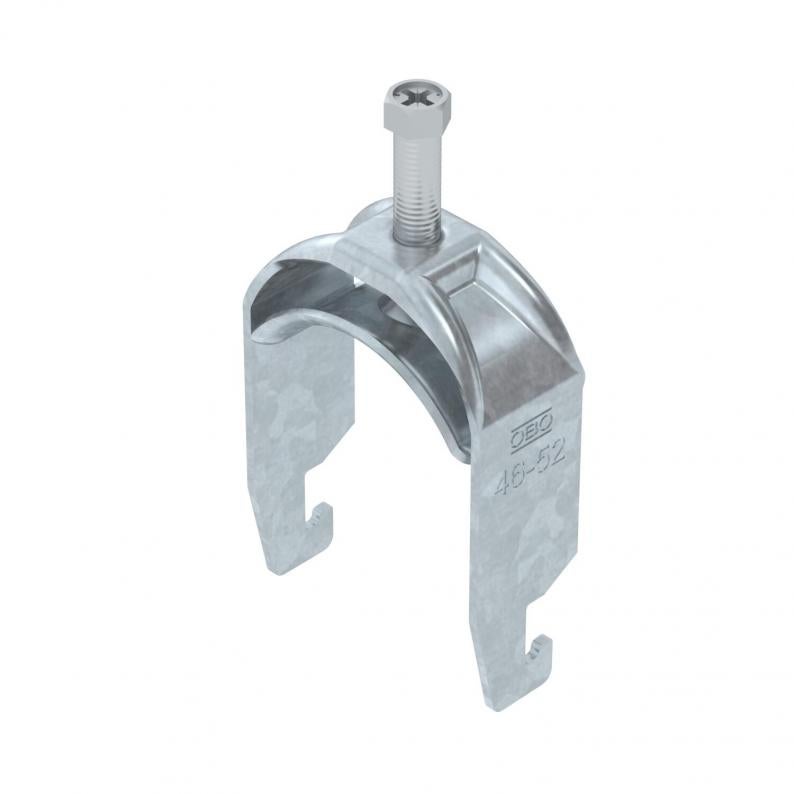

Abraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Largura de rasgo 18 mm
  • Largura de rasgo 22 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E60
  • Classe de manutenção de funções E90
  • Pegada de CO₂ (PCF)
  • Embalagem sem plástico
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

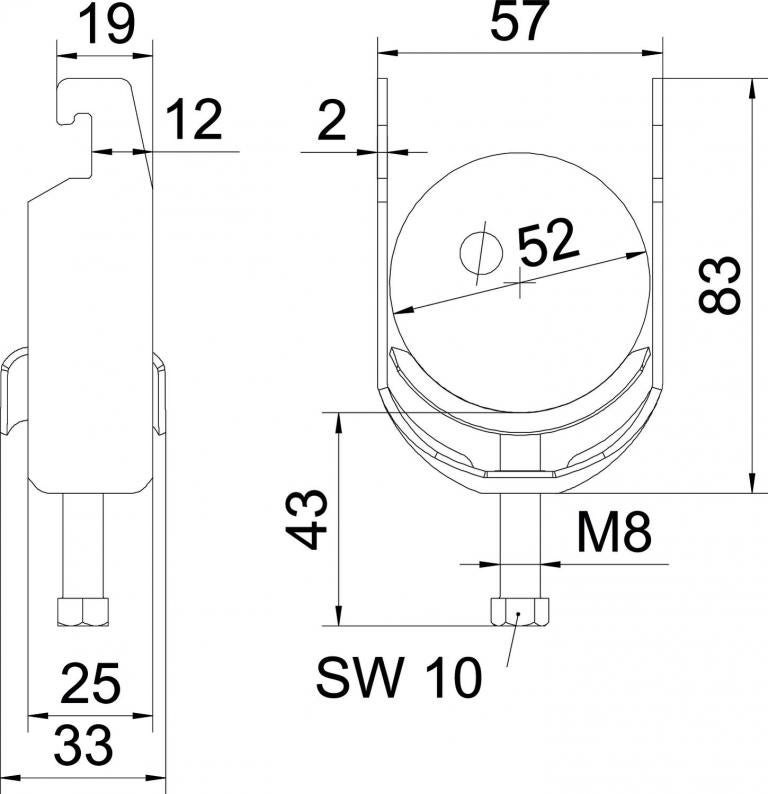

Dimensões

Comprimento25 mm
Largura57 mm
Altura83 mm
Medida L43 mm
Medida A25 mm
Medida B57 mm
Medida H83 mm
Medida t2 mm
Medida C33 mm
Medida G (mm)M8

Dados técnicos

Funktionsgarantisim
Espessura das chapas2 mm
para diâmetro de tubo mín.46 mm
para diâmetro de tubo máx.52 mm
Largura de rasgo10 mm
para perfil com rasgo (com intervalo) mín.18 mm
para perfil com rasgo (com intervalo) máx.22 mm
Livre de halogéneossim
RoscaM8
Com placa metálicasim
Comprimento exterior33 mm
Número de cabos/tubos1
Superfície adicionalgalvanizado a quente por centrifugação
Material adicionalAço
Máx. Binário de aperto5 Nm
Tipo de montagemPerfil
Conformidade com ROHSsim
Intervalo de aperto D mín.46 mm
Intervalo de aperto D máx.52 mm
Dimensão46-52mm
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Com contraplacanão
Material da cubaAço
Série do produto2056 / 2058

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Embalagem sem plásticosim
Pegada de CO2 (GWP) do berço ao portão0,2624 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,2624 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (3)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)

Versões

Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-U1-M-12 FT
Ref.
1186502
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-U1-M-16 FT
Ref.
1186509
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-U1-M-22 FT
Ref.
1186516
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-U1-M-28 FT
Ref.
1186522
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-U1-M-34 FT
Ref.
1186529
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-U1-M-40 FT
Ref.
1186536
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-U1-M-46 FT
Ref.
1186542
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-U1-M-52 FT
Ref.
1186549
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-U1-M-58 FT
Ref.
1186556
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-U1-M-64 FT
Ref.
1186562
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
BS-U1-M-70 FT
Ref.
1186569
Máx. Binário de aperto
5
Intervalo de aperto D mín.
64
Intervalo de aperto D máx.
70
BS-U1-M-76 FT
Ref.
1186576
Máx. Binário de aperto
5
Intervalo de aperto D mín.
70
Intervalo de aperto D máx.
76
BS-U1-M-82 FT
Ref.
1186582
Máx. Binário de aperto
5
Intervalo de aperto D mín.
76
Intervalo de aperto D máx.
82
BS-U1-M-90 FT
Ref.
1186589
Máx. Binário de aperto
5
Intervalo de aperto D mín.
82
Intervalo de aperto D máx.
90
BS-U1-M-100 FT
Ref.
1186597
Máx. Binário de aperto
5
Intervalo de aperto D mín.
90
Intervalo de aperto D máx.
100
