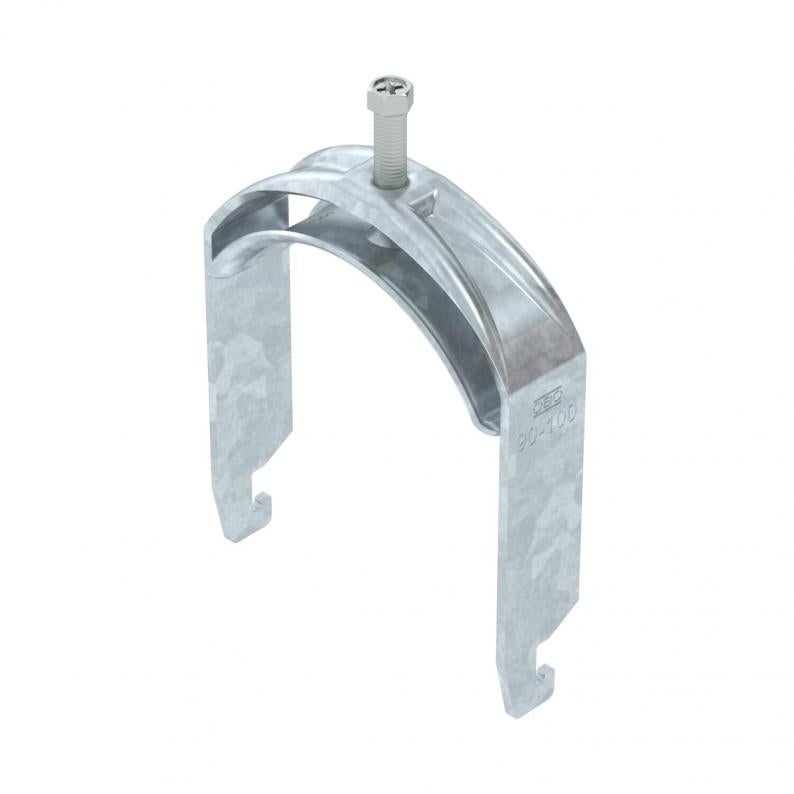

Abraçadeira BBS tipo U simples, placa de pressão metálica, FT
Tipo BS-U1-M-100 FT
Ref. 1186597
EAN 4012196850242
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Abraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 27 mm |
|---|---|
| Largura | 107 mm |
| Altura | 134 mm |
| Medida L | 43 mm |
| Medida A | 27 mm |
| Medida B | 107 mm |
| Medida H | 134 mm |
| Medida t | 3 mm |
| Medida C | 38 mm |
| Medida G (mm) | M8 |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Espessura das chapas | 3 mm |
| para diâmetro de tubo mín. | 90 mm |
| para diâmetro de tubo máx. | 100 mm |
| Largura de rasgo | 10 mm |
| para perfil com rasgo (com intervalo) mín. | 18 mm |
| para perfil com rasgo (com intervalo) máx. | 22 mm |
| Livre de halogéneos | sim |
| Rosca | M8 |
| Com placa de plástico | não |
| Com placa metálica | sim |
| Comprimento exterior | 38 mm |
| Número de cabos/tubos | 1 |
| Superfície adicional | galvanizado a quente por centrifugação |
| Material adicional | Aço |
| Máx. Binário de aperto | 5 Nm |
| Tipo de montagem | Perfil |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 90 mm |
| Intervalo de aperto D máx. | 100 mm |
| Dimensão | 90-100mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Com contraplaca | não |
| Material da cuba | Aço |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,753 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,753 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Certificados (3)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-U1-M-12 FT
3
8
12
1186502
BS-U1-M-16 FT
3
12
16
1186509
BS-U1-M-22 FT
3
16
22
1186516
BS-U1-M-28 FT
3
22
28
1186522
BS-U1-M-34 FT
3
28
34
1186529
BS-U1-M-40 FT
3
34
40
1186536
BS-U1-M-46 FT
5
40
46
1186542
BS-U1-M-52 FT
5
46
52
1186549
BS-U1-M-58 FT
5
52
58
1186556
BS-U1-M-64 FT
5
58
64
1186562
BS-U1-M-70 FT
5
64
70
1186569
BS-U1-M-76 FT
5
70
76
1186576
BS-U1-M-82 FT
5
76
82
1186582
BS-U1-M-90 FT
5
82
90
1186589
BS-U1-M-100 FT
5
90
100
1186597
