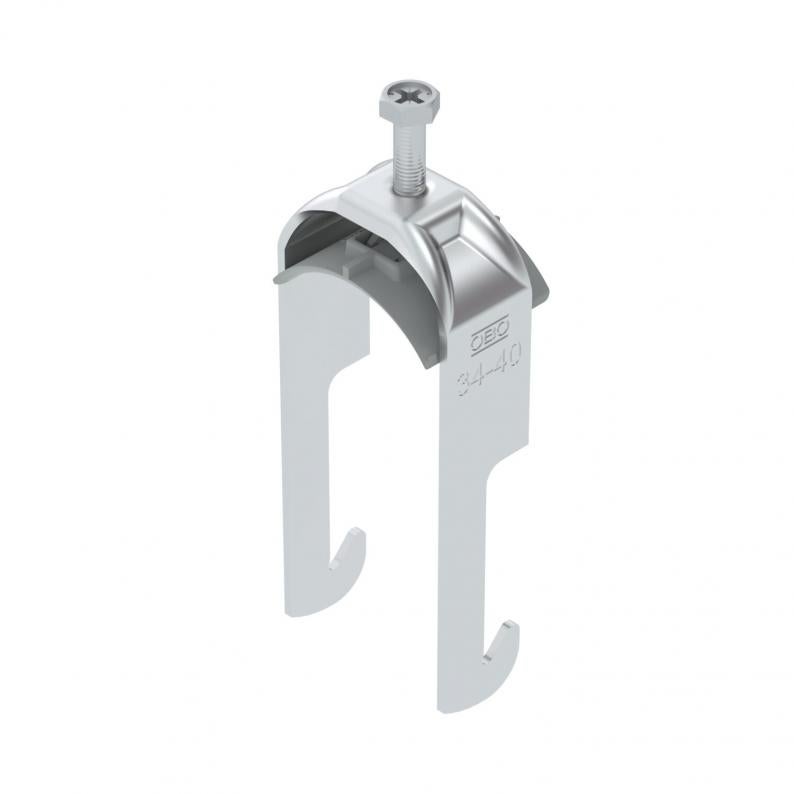

Abraçadeira BBS tipo W simples, placa de pressão em plástico, Al
Tipo BS-W1-K-40 ALU
Ref. 1187932
EAN 4012196855155
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Abraçadeira BBS tipo W, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em ferros angulares até < 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 22,5 mm |
|---|---|
| Largura | 45 mm |
| Altura | 109 mm |
| Medida L | 35 mm |
| Medida A | 22,5 mm |
| Medida B | 45 mm |
| Medida H | 109 mm |
| Medida t | 2 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
Dados técnicos
| Espessura das chapas | 2 mm |
|---|---|
| para diâmetro de tubo mín. | 34 mm |
| para diâmetro de tubo máx. | 40 mm |
| Largura de rasgo | 10 mm |
| Livre de halogéneos | sim |
| Rosca | M6 |
| Com placa de plástico | sim |
| Comprimento exterior | 34 mm |
| Número de cabos/tubos | 1 |
| Superfície adicional | sem tratamento |
| Material adicional | Alumínio |
| Máx. Binário de aperto | 2 Nm |
| Tipo de montagem | Perfil angular |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 34 mm |
| Intervalo de aperto D máx. | 40 mm |
| Dimensão | 34-40mm |
| Material | Alumínio |
| Com contraplaca | não |
| Material da cuba | Plástico |
| Qualidade do material da cuba | Polipropileno |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,4519 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,4519 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (3)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-W1-K-12 ALU
3
8
12
1187902
BS-W1-K-16 ALU
3
12
16
1187908
BS-W1-K-22 ALU
2
16
22
1187914
BS-W1-K-28 ALU
2
22
28
1187920
BS-W1-K-34 ALU
2
28
34
1187926
BS-W1-K-40 ALU
2
34
40
1187932
BS-W1-K-46 ALU
2
40
46
1187938
BS-W1-K-52 ALU
2
46
52
1187944
BS-W1-K-58 ALU
2
52
58
1187950
BS-W1-K-64 ALU
2
58
64
1187956
