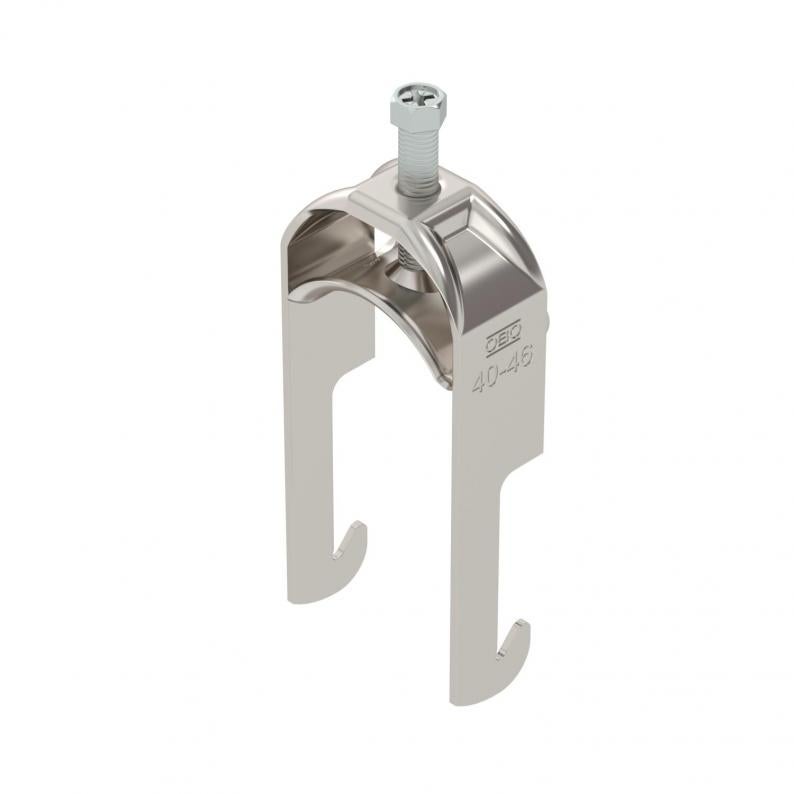

Abraçadeira BBS tipo W simples, placa de pressão metálica, A2
Tipo BS-W1-M-46 A2
Ref. 1188038
EAN 4012196855834
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Abraçadeira BBS com tipo W, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros angulares até < 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
Dados técnicos
Dimensões
| Comprimento | 25 mm |
|---|---|
| Largura | 51 mm |
| Altura | 115 mm |
| Medida L | 43 mm |
| Medida A | 25 mm |
| Medida B | 51 mm |
| Medida H | 115 mm |
| Medida t | 2 mm |
| Medida C | 33 mm |
| Medida G (mm) | M8 |
Dados técnicos
| Espessura das chapas | 2 mm |
|---|---|
| para diâmetro de tubo mín. | 40 mm |
| para diâmetro de tubo máx. | 46 mm |
| Largura de rasgo | 10 mm |
| Livre de halogéneos | sim |
| Rosca | M8 |
| Com placa metálica | sim |
| Comprimento exterior | 33 mm |
| Número de cabos/tubos | 1 |
| Superfície adicional | sem tratamento |
| Material adicional | aço inoxidável |
| Máx. Binário de aperto | 5 Nm |
| Tipo de montagem | Perfil angular |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 40 mm |
| Intervalo de aperto D máx. | 46 mm |
| Dimensão | 40-46mm |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Com contraplaca | não |
| Material da cuba | aço inoxidável |
| Qualidade do material da cuba | Aço inoxidável 304 (1.4301) |
| Série do produto | 2056 / 2058 |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,8851 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,8851 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (3)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
BS-W1-M-12 A2
3
8
12
1188002
BS-W1-M-16 A2
3
12
16
1188008
BS-W1-M-22 A2
3
16
22
1188014
BS-W1-M-28 A2
3
22
28
1188020
BS-W1-M-34 A2
3
28
34
1188026
BS-W1-M-40 A2
3
34
40
1188032
BS-W1-M-46 A2
5
40
46
1188038
BS-W1-M-52 A2
5
46
52
1188044
BS-W1-M-58 A2
5
52
58
1188050
BS-W1-M-64 A2
5
58
64
1188056
