Abraçadeira de ligação à terra tipo 950
Tipo 950 Z 1/2
Ref. 5050073
EAN 4012195386230
Ref. / Tipo
Medida X
Medida A
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Descrição
• para tubos Ø 1/4 - 2 polegadas
• possibilidades de ligação: condutores até 35 mm² ou condutores redondos até Ø 6 mm
• com grampo de pressão imperdível, 2 parafusos cabeça cilíndrica M6 x 16 e 1 parafuso sextavado M6 x 16 em aço eletrozincado, parte superior e inferior da abraçadeira em zinco fundido sob pressão
• possibilidades de ligação: condutores até 35 mm² ou condutores redondos até Ø 6 mm
• com grampo de pressão imperdível, 2 parafusos cabeça cilíndrica M6 x 16 e 1 parafuso sextavado M6 x 16 em aço eletrozincado, parte superior e inferior da abraçadeira em zinco fundido sob pressão
Dados técnicos

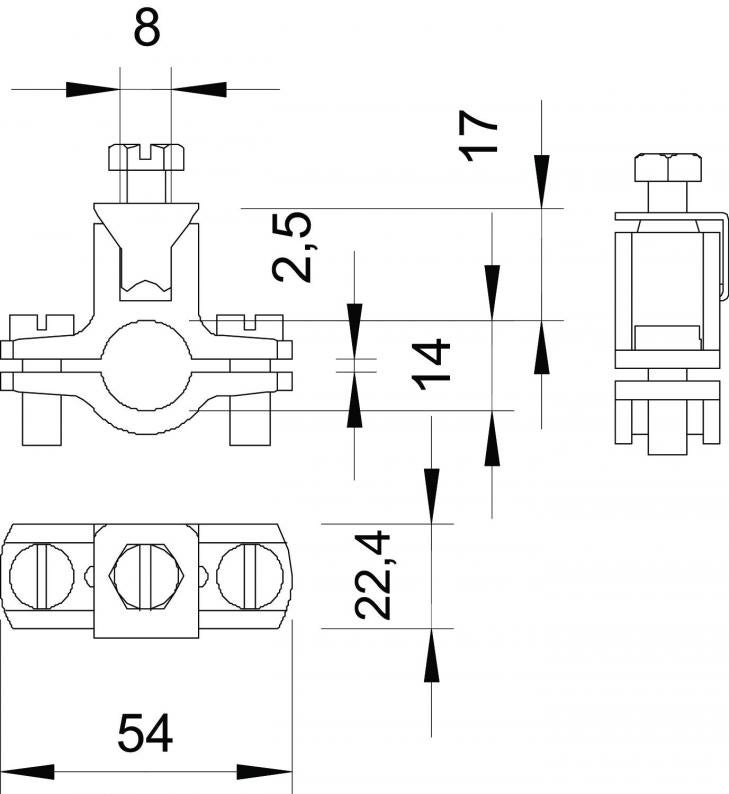

Dimensões
| Medida X | 2,5 mm |
|---|---|
| Medida A | 54 mm |
| Medida D | 22,5 mm |
Dados técnicos
| Intervalo de aperto D | 1/2 |
|---|---|
| Número do condutor | 1 |
| Secção transversal do cabo a ligar mín. | 0 mm² |
| Secção transversal do cabo a ligar máx. | 35 mm² |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 20 mm |
| Intervalo de aperto D máx. | 22,5 mm |
| Dimensão | 1/2" |
| Superfície | eletrogalvanizado |
| Material | Zinco fundido sobre pressão |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,2842 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2842 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Medida X
Medida A
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
950 Z 1/4
2
45
12
14
5050030
950 Z 3/8
2
50
15,5
17,5
5050057
950 Z 1/2
2,5
54
20
22,5
5050073
950 Z 3/4
3
61
25
28
5050081
950 Z 1
3
66
31,5
34,5
5050111
950 Z 1 1/4
3
78
40,5
43,5
5050138
950 Z 1 1/2
3
84
46,5
49,5
5050154
950 Z 1 3/4
3
88
51
54
5050170
950 Z 2
3
96
58,5
61,5
5050197
Medida X
Medida A
Intervalo de aperto D mín.
Intervalo de aperto D máx.
950 Z 1/4
Ref.
5050030
Medida X
2
Medida A
45
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
14
950 Z 3/8
Ref.
5050057
Medida X
2
Medida A
50
Intervalo de aperto D mín.
15,5
Intervalo de aperto D máx.
17,5
950 Z 1/2
Ref.
5050073
Medida X
2,5
Medida A
54
Intervalo de aperto D mín.
20
Intervalo de aperto D máx.
22,5
950 Z 3/4
Ref.
5050081
Medida X
3
Medida A
61
Intervalo de aperto D mín.
25
Intervalo de aperto D máx.
28
950 Z 1
Ref.
5050111
Medida X
3
Medida A
66
Intervalo de aperto D mín.
31,5
Intervalo de aperto D máx.
34,5
950 Z 1 1/4
Ref.
5050138
Medida X
3
Medida A
78
Intervalo de aperto D mín.
40,5
Intervalo de aperto D máx.
43,5
950 Z 1 1/2
Ref.
5050154
Medida X
3
Medida A
84
Intervalo de aperto D mín.
46,5
Intervalo de aperto D máx.
49,5
950 Z 1 3/4
Ref.
5050170
Medida X
3
Medida A
88
Intervalo de aperto D mín.
51
Intervalo de aperto D máx.
54
950 Z 2
Ref.
5050197
Medida X
3
Medida A
96
Intervalo de aperto D mín.
58,5
Intervalo de aperto D máx.
61,5
