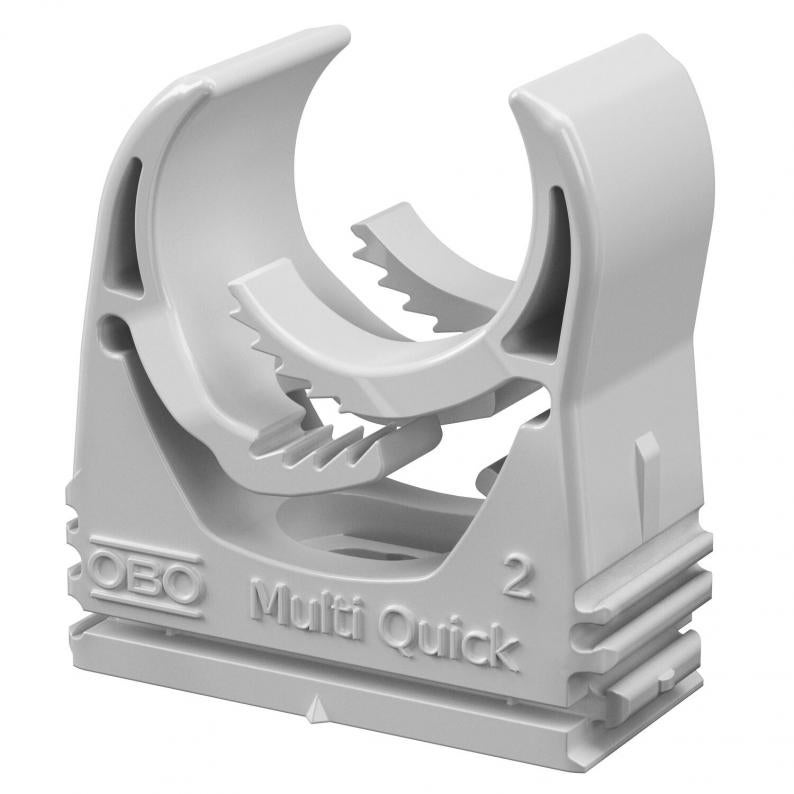

Abraçadeira Multi-Quick
Tipo M-Quick 18-22LGR
Ref. 2153114
EAN 4012195880998
Ref. / Tipo
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Abraçadeira para instalação à superfície para acomodar tubos métricos e tubos PG, assim como tubos de instalação elétrica Quick-Pipe. Gama de fixação flexível de vários milímetros. Opções universais de montagem em paredes e tetos e possibilidade de uso em perfil, em áreas interiores e áreas exteriores protegidas. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira OBO-Quick ou proQuick da OBO.
Dados técnicos
Dimensões
| Medida A | 33 mm |
|---|---|
| Medida B | 15,5 mm |
| Medida H | 37,5 mm |
| Medida F | 4,1 mm |
| Medida h | 7 mm |
| Medida E | 8 mm |
Dados técnicos
| Livre de halogéneos | sim |
|---|---|
| Resistência à tração | 50 N |
| Resistente à radiação UV | não |
| Agrupável | sim |
| Fechado | não |
| Número de cabos/tubos | 1 |
| Com depósito | não |
| Tipo de fixação | Orifício roscado |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 18,5 mm |
| Intervalo de aperto D máx. | 22,5 mm |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C |
| Dimensão | 18,5-22,5mm |
| Material | Poliamida |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | Série Abraçadeiras Quick |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,0322 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0322 kg CO₂e |
| Data de medição do valor de CO2 | 2025-09-26T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
DP GM6 30
2351673
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 2351673
Bucha rápida Delta-Push® com rosca M6Tipo
DP GM6 30
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Certificados (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Cor
Ref.
M-Quick 18-22LGR
18,5
22,5
cinzento claro; RAL 7035
2153114
M-Quick 25-28LGR
25
28,5
cinzento claro; RAL 7035
2153130
M-Quick 31-37LGR
31
37
cinzento claro; RAL 7035
2153157
Intervalo de aperto D mín.
Intervalo de aperto D máx.
M-Quick 18-22LGR
Ref.
2153114
Intervalo de aperto D mín.
18,5
Intervalo de aperto D máx.
22,5
Cor
cinzento claro; RAL 7035
M-Quick 25-28LGR
Ref.
2153130
Intervalo de aperto D mín.
25
Intervalo de aperto D máx.
28,5
Cor
cinzento claro; RAL 7035
M-Quick 31-37LGR
Ref.
2153157
Intervalo de aperto D mín.
31
Intervalo de aperto D máx.
37
Cor
cinzento claro; RAL 7035
