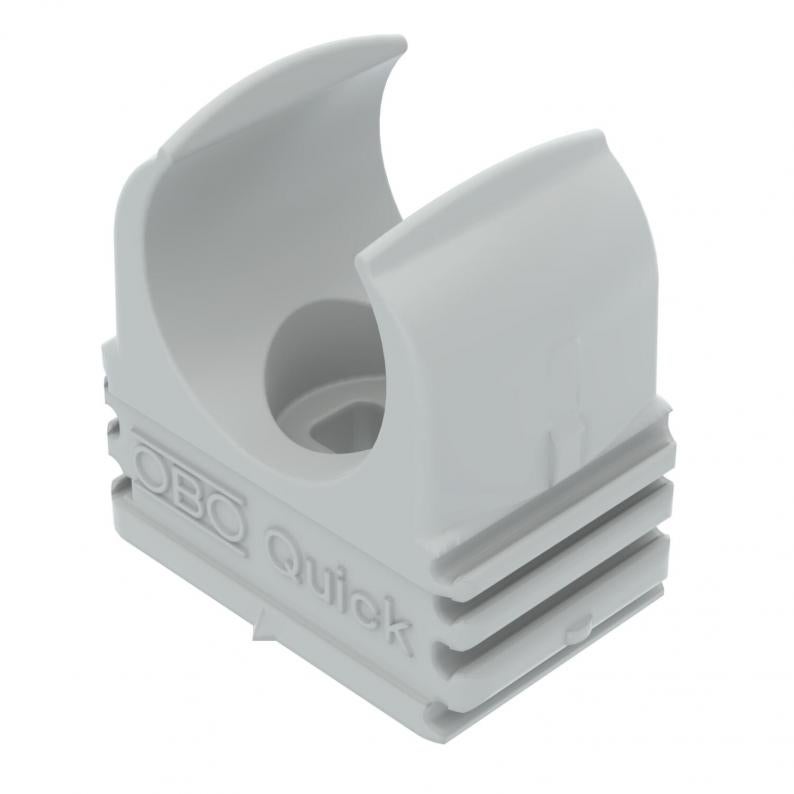

Abraçadeira OBO-Quick, cinzento claro
Tipo 2955 M16
Ref. 2149004
EAN 4012195583219
Ref. / Tipo
Tamanho nominal
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Abraçadeira para instalação à superfície para acomodar condutas de aço métricas, tubos leves e pesados e tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes e tetos em áreas interiores e áreas exteriores protegidas. Com furo oblongo para o alinhamento lateral durante a instalação com parafuso para madeira ou tapite. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira Multi-Quick ou proQuick da OBO. Tamanho M16 - M32 pode ser aparafusado na rosca M6. Distância de fixação 50 - 60 cm, valores máx. de capacidade de carga F a uma temperatura ambiente de 20 °C, consultar a tabela.
Dados técnicos
Dimensões
| Medida A | 25,3 mm |
|---|---|
| Medida B | 16 mm |
| Medida H | 25 mm |
| Medida C | 11,5 mm |
| Medida F | 4,2 mm |
| Medida h | 10 mm |
| Medida E | 7 mm |
| Medida D | 15,5 mm |
Dados técnicos
| Tamanho nominal | M16 |
|---|---|
| Livre de halogéneos | sim |
| Resistência à tração | 65 N |
| Resistente à radiação UV | não |
| Agrupável | sim |
| Fechado | não |
| Número de cabos/tubos | 1 |
| Carga de rutura | 0,07 kN |
| Com depósito | não |
| Tipo de fixação | Orifício roscado |
| Conformidade com ROHS | sim |
| Diâmetro do cabo/tubo mín. | 16 mm |
| Diâmetro do cabo/tubo máx. | 16 mm |
| Intervalo de aperto D mín. | 16 mm |
| Intervalo de aperto D máx. | 16 mm |
| Dimensão | M16 |
| Material | Polipropileno |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | Série Abraçadeiras Quick |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,0124 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0124 kg CO₂e |
| Data de medição do valor de CO2 | 2025-09-26T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
DP GM6 30
2351673
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 2351673
Bucha rápida Delta-Push® com rosca M6Tipo
DP GM6 30
unid. de venda menor: 100 Unidade
100Unidade
Unidade
