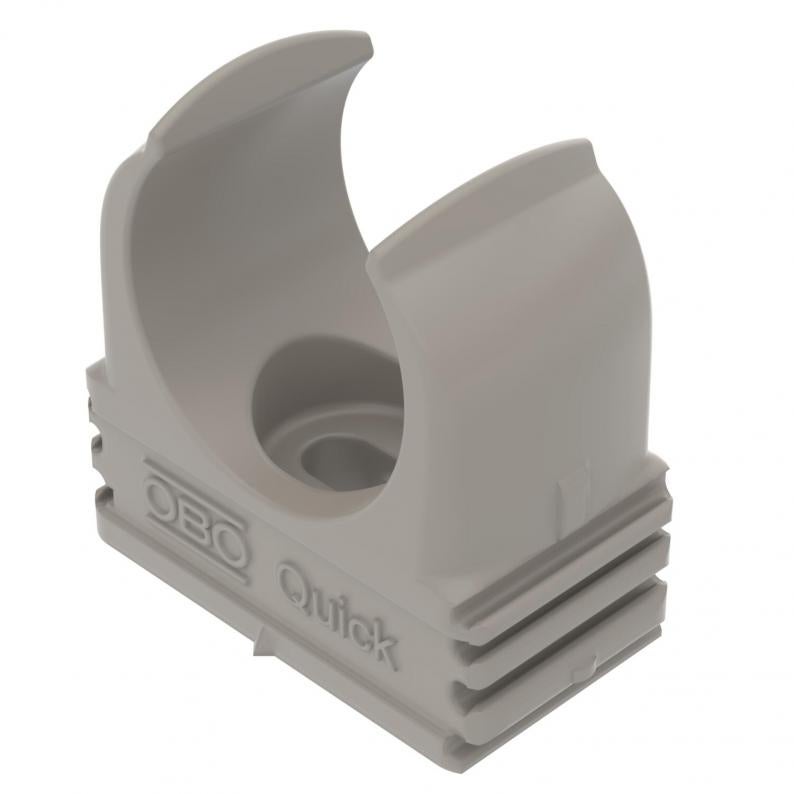

Abraçadeira OBO-Quick, resistência ao fio incandescente, cinzento
Tipo 2955 F M20 STGR
Ref. 2149309
EAN 4012195585251
Ref. / Tipo
Tamanho nominal
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Abraçadeira para instalação à superfície resistente à chama para acomodar condutas de aço métricas, tubos isolantes e tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes e tetos em áreas interiores e áreas exteriores protegidas. Com furo oblongo para o alinhamento lateral durante a instalação com parafuso para madeira ou tapite. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira Multi-Quick ou proQuick da OBO. Tamanho M16 - M32 pode ser aparafusado na rosca M6. Distância de fixação 50 - 60 cm, valores máx. de capacidade de carga F a uma temperatura ambiente de 20 °C, consultar a tabela.
Dados técnicos
Dimensões
| Medida A | 30,3 mm |
|---|---|
| Medida B | 16 mm |
| Medida H | 29,5 mm |
| Medida C | 14 mm |
| Medida F | 4,2 mm |
| Medida h | 10 mm |
| Medida E | 9 mm |
| Medida D | 19,4 mm |
Dados técnicos
| Tamanho nominal | M20 |
|---|---|
| Livre de halogéneos | sim |
| Resistência à tração | 75 N |
| Resistente à radiação UV | não |
| Agrupável | sim |
| Fechado | não |
| Número de cabos/tubos | 1 |
| Com depósito | não |
| Tipo de fixação | Orifício roscado |
| Conformidade com ROHS | sim |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 750 °C |
| Dimensão | M20 |
| Material | Polipropileno |
| Cor | cinzento pedra; RAL 7030 |
| Série do produto | Série Abraçadeiras Quick |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,0151 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0151 kg CO₂e |
| Data de medição do valor de CO2 | 2025-09-26T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Certificados (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Tamanho nominal
Ref.
2955 F M16 STGR
M16
2149303
2955 F M20 STGR
M20
2149309
2955 F M25 STGR
M25
2149315
2955 F M32 STGR
M32
2149321
2955 F M40 STGR
M40
2149327
2955 F M50 STGR
M50
2149333
2955 F M63 STGR
M63
2149339
