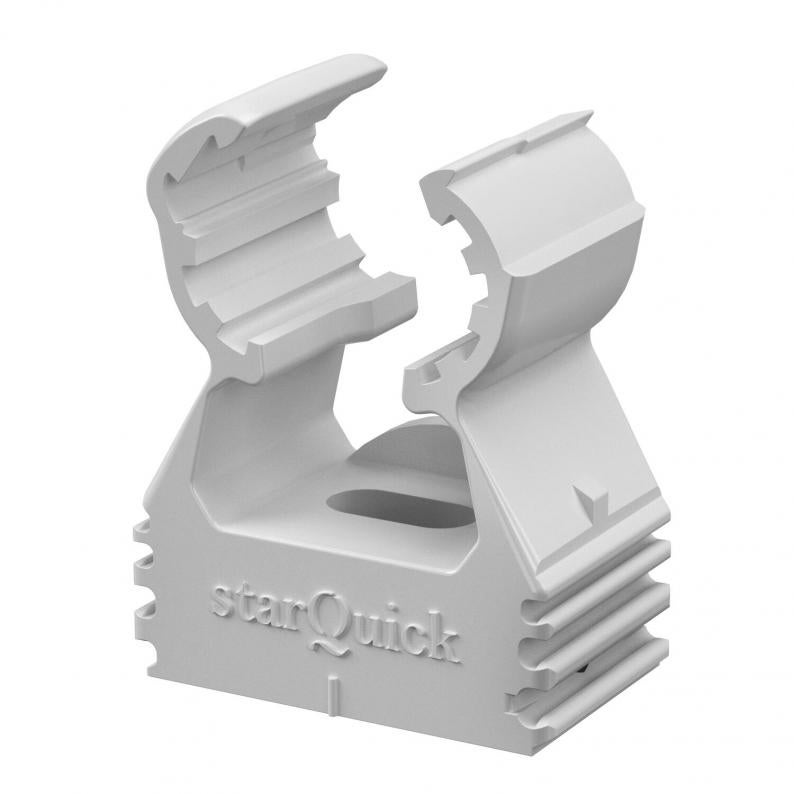

Abraçadeira starQuick
Tipo SQ-10 LGR
Ref. 2146053
EAN 4012195595359
Ref. / Tipo
Tamanho nominal
Este produto está a ser descontinuado!
Pode encontrar o produto seguinte aqui.
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Abraçadeira de elevada resistência para segurar tubos elétricos e sanitários de plástico e metal, assim como tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes, tetos e estruturas de aço em áreas interiores e exteriores. Gama de fixação flexível de vários milímetros. Montagem de tubos sem ferramentas. Possibilidade de alinhar até um Ø de 28 mm, também com abraçadeira starQuick ou OBO-Quick. Para valores de carga elevados combinável com suporte duplo. Para distâncias e número de abraçadeiras variáveis, possibilidade de montagem sobre perfil.
Dados técnicos
Dimensões
| Medida A | 29 mm |
|---|---|
| Medida B | 17 mm |
| Medida H | 31,6 mm |
| Medida F | 4,5 mm |
| Medida h | 10,5 mm |
| Medida E | 10 mm |
Dados técnicos
| Tamanho nominal | 10 |
|---|---|
| Livre de halogéneos | sim |
| Resistente à radiação UV | sim |
| Agrupável | sim |
| Fechado | sim |
| Número de cabos/tubos | 1 |
| Carga de rutura | 0,5 kN |
| Com depósito | não |
| Tipo de fixação | Orifício roscado |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 9,5 mm |
| Intervalo de aperto D máx. | 12 mm |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C |
| Dimensão | 9,5-12mm |
| Material | Poliamida |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | Série Abraçadeiras Quick |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
DP GM6 30
2351673
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Ref. 2351673
Bucha rápida Delta-Push® com rosca M6Tipo
DP GM6 30
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Certificados (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Tamanho nominal
Ref.
SQ-10 LGR
10
2146053
SQ-12 LGR
12-14
2146061
SQ-15 LGR
15-16
2146096
SQ-20 LGR
20-23
2146134
SQ-25 LGR
25-28
2146207
SQ-32 LGR
32-35
2146258
SQ-47 LGR
45-50
2146363
