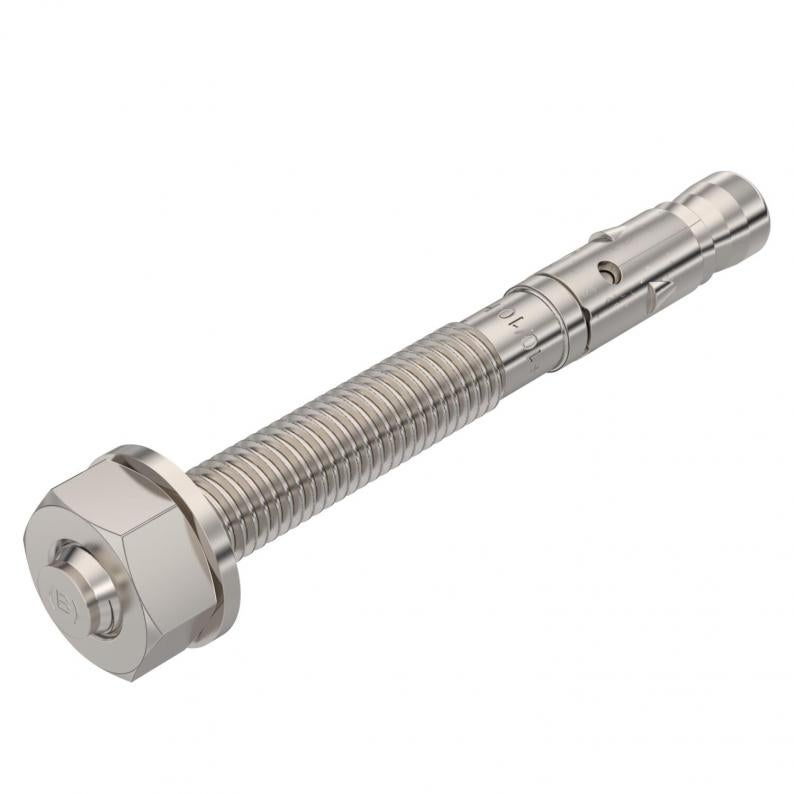

Ancoragem por perno FAZ II P A5

Ancoragem por perno FAZ II P A5

Tipo FAZIIPlus10/10A5
Ref. 3498990
EAN 4012197507312
Mostrar todas as versões
Ref. / Tipo
Comprimento
Rosca

unid. de venda menor: 20 Unidade

Unidade

Descrição

Perno de ancoragem FAZ II Plus para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0520, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE

Dados técnicos

Dimensões

Comprimento95 mm
Medida L95 mm

Dados técnicos

Rosca métrica10
RoscaM10
Versão das buchas/pregos/parafusosBucha
Permissões existentessim
Amplitude dos terminais10 mm
Largura da chave17
Versãopara pressionar
Conformidade com ROHSsim
Comprimento da rosca53 mm
Diâmetro de perfuração mín.10 mm
Profundidade do furo74,5 mm
Tipo de roscamétrico
DimensãoM10x95
MaterialAço inoxidável, livre de ferrugem
Coraço inoxidável
Tipo de montagem bucha, parafuso de ancoragemMontagem por encaixe, Instalação pré-posicionada, Montagem à distância
Versão parafuso de ancoragemPerno
Parafuso de ancoragem dispositivo de fixaçãoPorca
Sistema de aparafusamento parafuso de ancoragemSextavado exterior
Área de aperto mín.10 mm
Área de aperto máx.30 mm
Avaliação sísmica da ETAC1 e C2

Downloads

0 selecionado

Ficha técnica (1)
Declarações (3)
Certificados (1)
Imagens do produto (2)

Versões

Comprimento
Rosca
FAZIIPlus8/10A5
Ref.
3498984
Comprimento
75
Rosca
M8
Material
Aço inoxidável, livre de ferrugem
FAZIIPlus10/10A5
Ref.
3498990
Comprimento
95
Rosca
M10
Material
Aço inoxidável, livre de ferrugem
FAZIIPlus12/10A5
Ref.
3498996
Comprimento
104
Rosca
M12
Material
Aço inoxidável, livre de ferrugem
