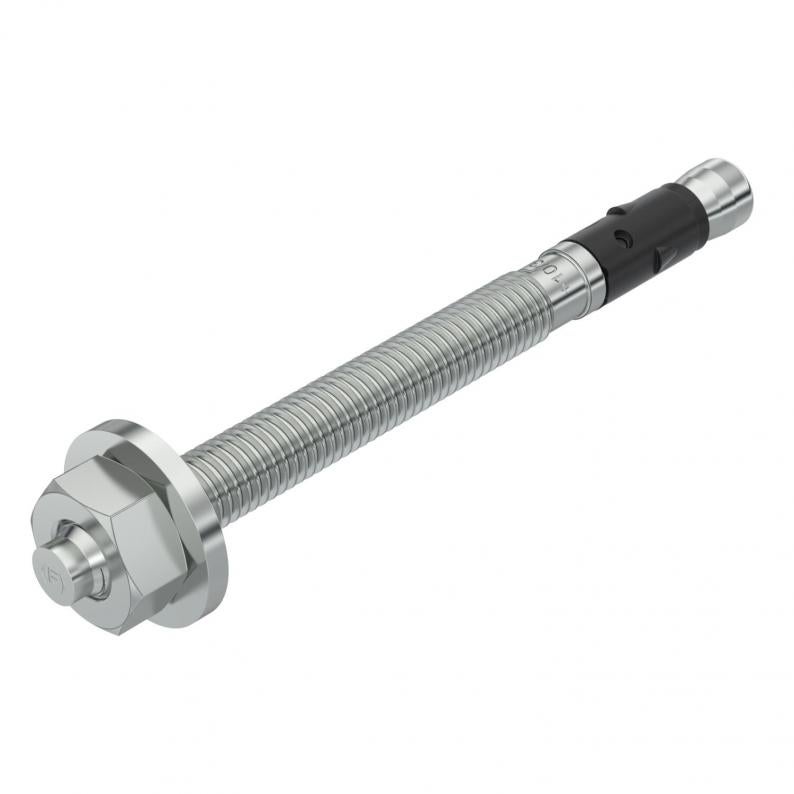

Ancoragem por perno FAZ II P G
Tipo FAZIIPlus 10/30
Ref. 3498914
EAN 4012197507183
Ref. / Tipo
Comprimento
Rosca
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Descrição
Perno de ancoragem FAZ II Plus para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0520, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Avaliação técnica europeia ETA-19/0520, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Dados técnicos
Dimensões
| Comprimento | 115 mm |
|---|---|
| Medida L | 115 mm |
Dados técnicos
| Rosca métrica | 10 |
|---|---|
| Rosca | M10 |
| Versão das buchas/pregos/parafusos | Bucha |
| Permissões existentes | sim |
| Amplitude dos terminais | 30 mm |
| Largura da chave | 17 |
| Versão | para pressionar |
| Conformidade com ROHS | sim |
| Comprimento da rosca | 73 mm |
| Diâmetro de perfuração mín. | 10 mm |
| Profundidade do furo | 74,5 mm |
| Tipo de rosca | métrico |
| Dimensão | M10x115 |
| Superfície | eletrogalvanizado |
| Material | Aço |
| Cor | zinco |
| Tipo de montagem bucha, parafuso de ancoragem | Montagem por encaixe, Instalação pré-posicionada, Montagem à distância |
| Versão parafuso de ancoragem | Perno |
| Parafuso de ancoragem dispositivo de fixação | Porca |
| Sistema de aparafusamento parafuso de ancoragem | Sextavado exterior |
| Área de aperto mín. | 30 mm |
| Área de aperto máx. | 50 mm |
| Avaliação sísmica da ETA | C1 e C2 |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (4)
Certificados (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Rosca
Material
Ref.
FAZIIPlus 8/10
75
M8
Aço
3498900
FAZIIPlus 8/30
95
M8
Aço
3498902
FAZIIPlus 8/100
165
M8
Aço
3498906
FAZIIPlus 10/10K
75
M10
Aço
3498910
FAZIIPlus 10/10
95
M10
Aço
3498912
FAZIIPlus 10/30
115
M10
Aço
3498914
FAZIIPlus 10/80
165
M10
Aço
3498918
FAZIIPlus 10/100
185
M10
Aço
3498920
Comprimento
Rosca
FAZIIPlus 8/10
Ref.
3498900
Comprimento
75
Rosca
M8
Material
Aço
FAZIIPlus 8/30
Ref.
3498902
Comprimento
95
Rosca
M8
Material
Aço
FAZIIPlus 8/100
Ref.
3498906
Comprimento
165
Rosca
M8
Material
Aço
FAZIIPlus 10/10K
Ref.
3498910
Comprimento
75
Rosca
M10
Material
Aço
FAZIIPlus 10/10
Ref.
3498912
Comprimento
95
Rosca
M10
Material
Aço
FAZIIPlus 10/30
Ref.
3498914
Comprimento
115
Rosca
M10
Material
Aço
FAZIIPlus 10/80
Ref.
3498918
Comprimento
165
Rosca
M10
Material
Aço
FAZIIPlus 10/100
Ref.
3498920
Comprimento
185
Rosca
M10
Material
Aço
