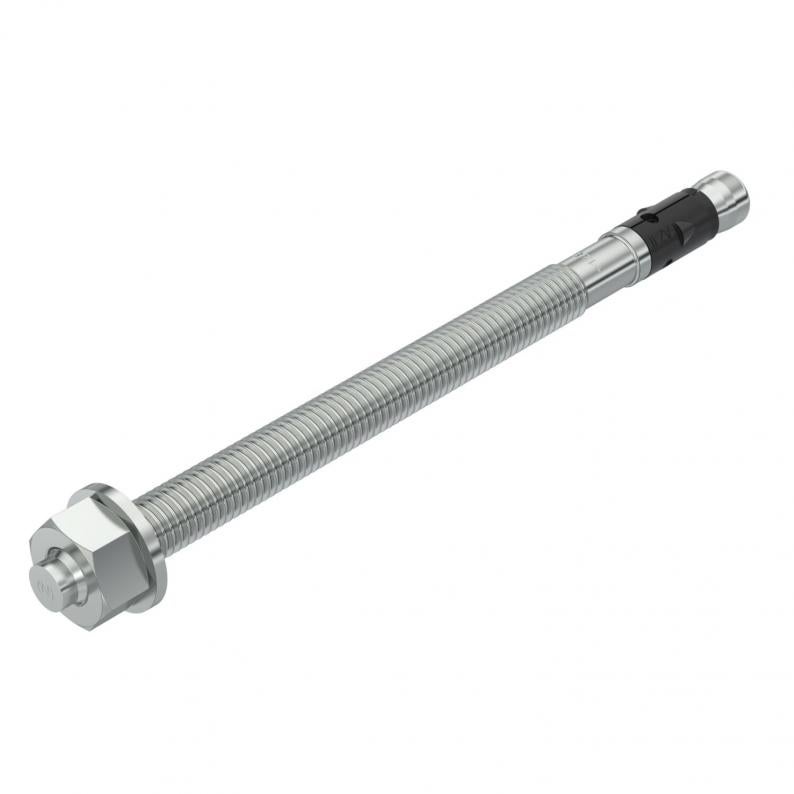

Ancoragem por perno FAZ II P G
Tipo FAZIIPlus 12/80
Ref. 3498936
EAN 4012197507237
Ref. / Tipo
Comprimento
Rosca
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Descrição
Perno de ancoragem FAZ II Plus para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0520, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Avaliação técnica europeia ETA-19/0520, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Dados técnicos
Dimensões
| Comprimento | 180 mm |
|---|---|
| Medida L | 180 mm |
Dados técnicos
| Rosca métrica | 12 |
|---|---|
| Rosca | M12 |
| Versão das buchas/pregos/parafusos | Bucha |
| Permissões existentes | sim |
| Amplitude dos terminais | 80 mm |
| Largura da chave | 19 |
| Versão | para pressionar |
| Conformidade com ROHS | sim |
| Comprimento da rosca | 131 mm |
| Diâmetro de perfuração mín. | 12 mm |
| Profundidade do furo | 88,5 mm |
| Tipo de rosca | métrico |
| Dimensão | M12x180 |
| Superfície | eletrogalvanizado |
| Material | Aço |
| Cor | zinco |
| Tipo de montagem bucha, parafuso de ancoragem | Montagem por encaixe, Instalação pré-posicionada, Montagem à distância |
| Versão parafuso de ancoragem | Perno |
| Parafuso de ancoragem dispositivo de fixação | Porca |
| Sistema de aparafusamento parafuso de ancoragem | Sextavado exterior |
| Área de aperto mín. | 80 mm |
| Área de aperto máx. | 100 mm |
| Avaliação sísmica da ETA | C1 e C2 |
