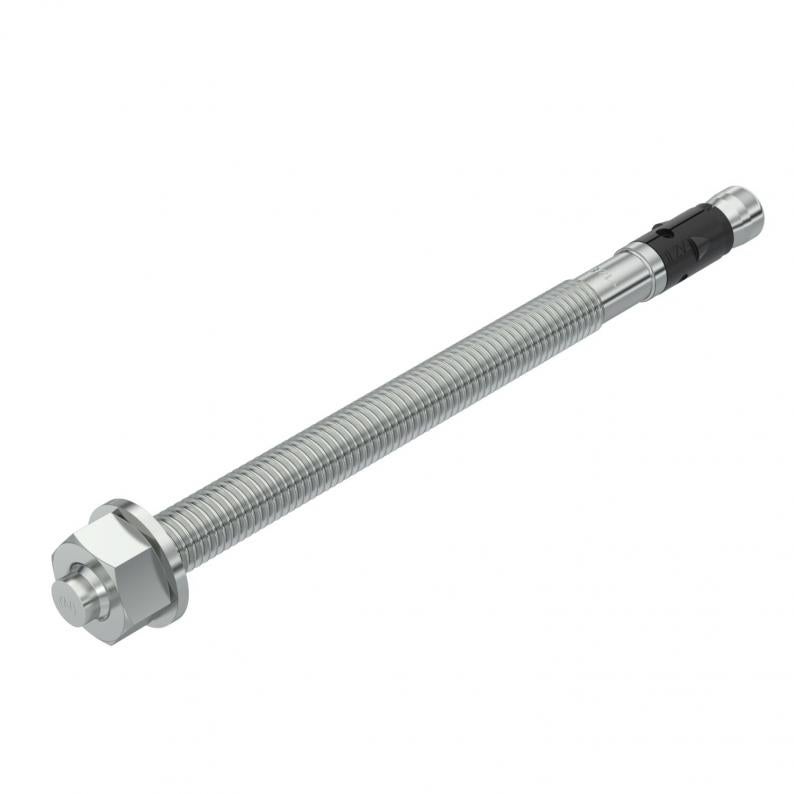

Ancoragem por perno FAZ II P G
Tipo FAZIIPlus 12/100
Ref. 3498938
EAN 4012197507244
Ref. / Tipo
Comprimento
Rosca
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Descrição
Perno de ancoragem FAZ II Plus para ancoragem de médias e grandes cargas, em betão armado ou não armado. Adequado para grandes cargas com pequenas distâncias entre margens e eixos. Para cravar.
Avaliação técnica europeia ETA-19/0520, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Avaliação técnica europeia ETA-19/0520, incluindo valores característicos sob efeito de incêndio até uma duração de resistência ao fogo R 120.
Comprovativo de qualificação em caso de impactos sísmicos, categorias C1 e C2.
Dados técnicos
Dimensões
| Comprimento | 200 mm |
|---|---|
| Medida L | 200 mm |
Dados técnicos
| Rosca métrica | 12 |
|---|---|
| Rosca | M12 |
| Versão das buchas/pregos/parafusos | Bucha |
| Permissões existentes | sim |
| Amplitude dos terminais | 100 mm |
| Largura da chave | 19 |
| Versão | para pressionar |
| Conformidade com ROHS | sim |
| Comprimento da rosca | 151 mm |
| Diâmetro de perfuração mín. | 12 mm |
| Profundidade do furo | 88,5 mm |
| Tipo de rosca | métrico |
| Dimensão | M12x200 |
| Superfície | eletrogalvanizado |
| Material | Aço |
| Cor | zinco |
| Tipo de montagem bucha, parafuso de ancoragem | Montagem por encaixe, Instalação pré-posicionada, Montagem à distância |
| Versão parafuso de ancoragem | Perno |
| Parafuso de ancoragem dispositivo de fixação | Porca |
| Sistema de aparafusamento parafuso de ancoragem | Sextavado exterior |
| Área de aperto mín. | 100 mm |
| Área de aperto máx. | 120 mm |
| Avaliação sísmica da ETA | C1 e C2 |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (4)
Certificados (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Rosca
Material
Ref.
FAZIIPlus 10/160
245
M10
Aço
3498922
FAZIIPlus 12/20K
100
M12
Aço
3498930
FAZIIPlus 12/20
120
M12
Aço
3498932
FAZIIPlus 12/80
180
M12
Aço
3498936
FAZIIPlus 12/100
200
M12
Aço
3498938
FAZIIPlus 12/160
260
M12
Aço
3498940
FAZIIPlus 16/25
148
M16
Aço
3498950
Comprimento
Rosca
FAZIIPlus 10/160
Ref.
3498922
Comprimento
245
Rosca
M10
Material
Aço
FAZIIPlus 12/20K
Ref.
3498930
Comprimento
100
Rosca
M12
Material
Aço
FAZIIPlus 12/20
Ref.
3498932
Comprimento
120
Rosca
M12
Material
Aço
FAZIIPlus 12/80
Ref.
3498936
Comprimento
180
Rosca
M12
Material
Aço
FAZIIPlus 12/100
Ref.
3498938
Comprimento
200
Rosca
M12
Material
Aço
FAZIIPlus 12/160
Ref.
3498940
Comprimento
260
Rosca
M12
Material
Aço
FAZIIPlus 16/25
Ref.
3498950
Comprimento
148
Rosca
M16
Material
Aço
