Ângulo 90° 110 FS
Tipo RB 90 130 FS
Ref. 6036806
EAN 4012197343651
Ref. / Tipo
Largura
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

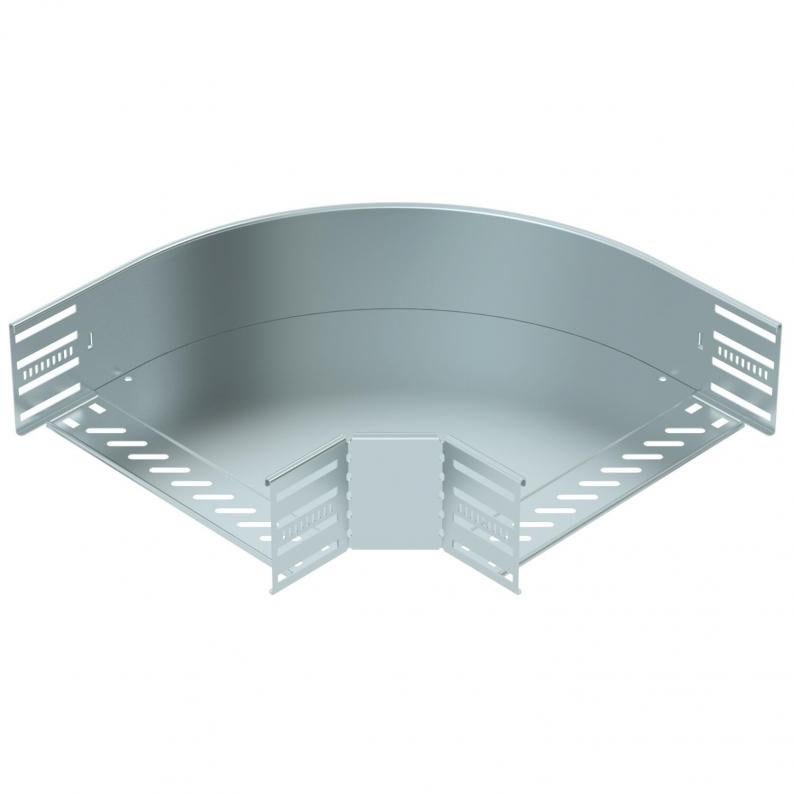

Ângulo de 90º para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
Dados técnicos
Dimensões
| Largura | 300 mm |
|---|---|
| Altura | 110 mm |
| Medida B | 300 mm |
| Medida R | 50 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,8 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Espessura da base | 0,8 mm |
| Curva (ângulo) | 90° |
| Alteração da direção | horizontal |
| Com tampa | não |
| Modelo | Ângulo rígido |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,25 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 110x300 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de conector sistema de caminhos de cabos | aparafusado/fixado |
| Número recomendado de parafusos | 22 St. |
| Série do produto | Série MKSM, Série MKS, Série SKSM, Série SKS |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 5,7784 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 5,7784 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 6036906
Tampa para ângulo de 90° FSTipo
RBD 90 300 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (4)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Superfície
Material
Cor
Ref.
RB 90 110 FS
100
galvanizado pelo método Sendzimir
Aço
zinco
6036800
RB 90 115 FS
150
galvanizado pelo método Sendzimir
Aço
zinco
6036802
RB 90 120 FS
200
galvanizado pelo método Sendzimir
Aço
zinco
6036804
RB 90 130 FS
300
galvanizado pelo método Sendzimir
Aço
zinco
6036806
RB 90 140 FS
400
galvanizado pelo método Sendzimir
Aço
zinco
6036808
RB 90 150 FS
500
galvanizado pelo método Sendzimir
Aço
zinco
6036810
RB 90 160 FS
600
galvanizado pelo método Sendzimir
Aço
zinco
6036812
