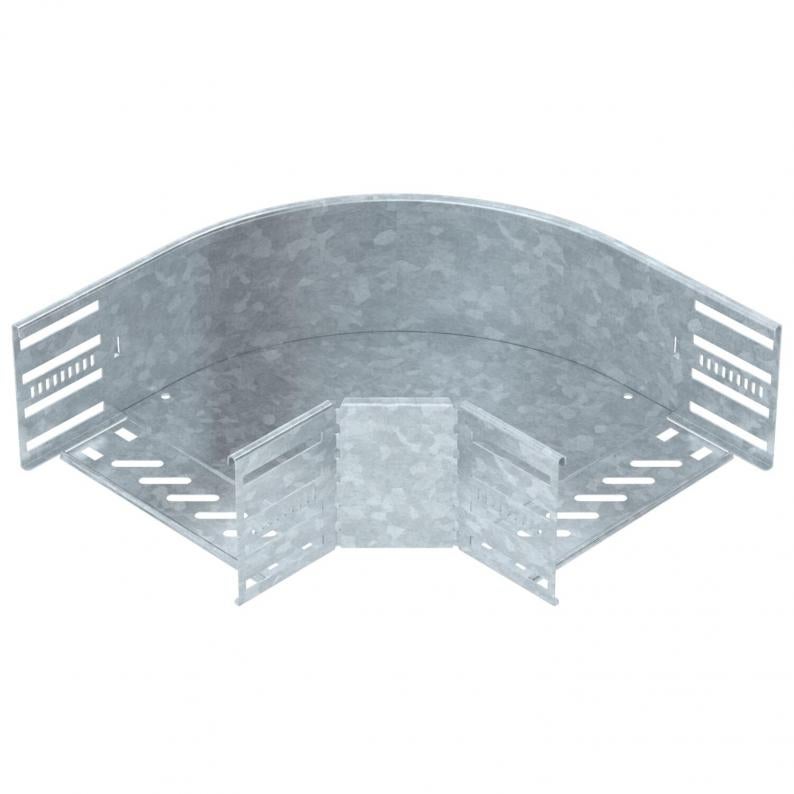

Ângulo 90º 110 FT
Tipo RB 90 120 FT
Ref. 6036834
EAN 4012197344856
Ref. / Tipo
Largura
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Ângulo de 90º para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
Dados técnicos
Dimensões
| Largura | 200 mm |
|---|---|
| Altura | 110 mm |
| Medida B | 200 mm |
| Medida R | 50 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,8 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Espessura da base | 0,8 mm |
| Curva (ângulo) | 90° |
| Alteração da direção | horizontal |
| Com tampa | não |
| Modelo | Ângulo rígido |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,25 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 110x200 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de conector sistema de caminhos de cabos | aparafusado/fixado |
| Número recomendado de parafusos | 20 St. |
| Série do produto | Série MKSM, Série MKS, Série SKSM, Série SKS |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 3,8755 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 3,8755 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 6036954
Tampa para ângulo de 90° DDTipo
RBD 90 200 DD
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (4)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Superfície
Material
Cor
Ref.
RB 90 110 FT
100
Galvanizado por imersão a quente após maquinação
Aço
zinco
6036830
RB 90 115 FT
150
Galvanizado por imersão a quente após maquinação
Aço
zinco
6036832
RB 90 120 FT
200
Galvanizado por imersão a quente após maquinação
Aço
zinco
6036834
RB 90 130 FT
300
Galvanizado por imersão a quente após maquinação
Aço
zinco
6036836
RB 90 140 FT
400
Galvanizado por imersão a quente após maquinação
Aço
zinco
6036838
RB 90 150 FT
500
Galvanizado por imersão a quente após maquinação
Aço
zinco
6036840
RB 90 160 FT
600
Galvanizado por imersão a quente após maquinação
Aço
zinco
6036842
