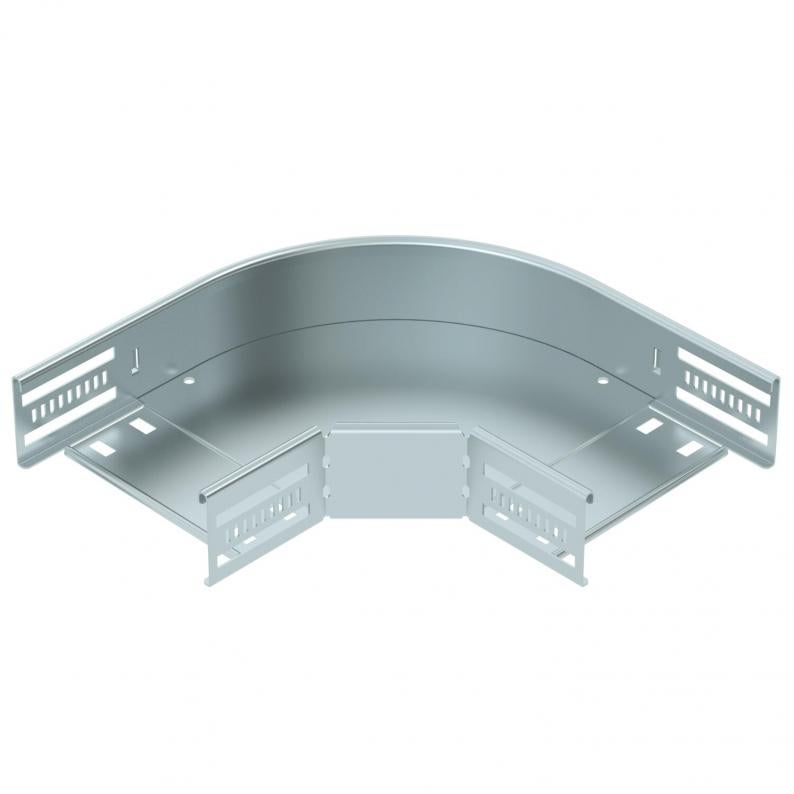

Ângulo 90° 60 FS
Tipo RB 90 615 FS
Ref. 6036562
EAN 4012197343132
Ref. / Tipo
Largura
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Ângulo de 90º para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
Dados técnicos
Dimensões
| Largura | 150 mm |
|---|---|
| Altura | 60 mm |
| Medida B | 150 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,8 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Espessura da base | 0,8 mm |
| Curva (ângulo) | 90° |
| Alteração da direção | horizontal |
| Com tampa | não |
| Modelo | Ângulo rígido |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,25 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 60x150 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de conector sistema de caminhos de cabos | aparafusado/fixado |
| Número recomendado de parafusos | 10 St. |
| Série do produto | Série EKS, Série MKSM, Série MKS, Série RKSM, Série SKSM, Série SKS |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 2,554 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,554 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 6036902
Tampa para ângulo de 90° FSTipo
RBD 90 150 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (4)
Instruções e ajudas (5)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Superfície
Material
Cor
Ref.
RB 90 610 FS
100
galvanizado pelo método Sendzimir
Aço
zinco
6036560
RB 90 615 FS
150
galvanizado pelo método Sendzimir
Aço
zinco
6036562
RB 90 620 FS
200
galvanizado pelo método Sendzimir
Aço
zinco
6036564
RB 90 630 FS
300
galvanizado pelo método Sendzimir
Aço
zinco
6036566
RB 90 640 FS
400
galvanizado pelo método Sendzimir
Aço
zinco
6036568
RB 90 650 FS
500
galvanizado pelo método Sendzimir
Aço
zinco
6036570
RB 90 660 FS
600
galvanizado pelo método Sendzimir
Aço
zinco
6036572
