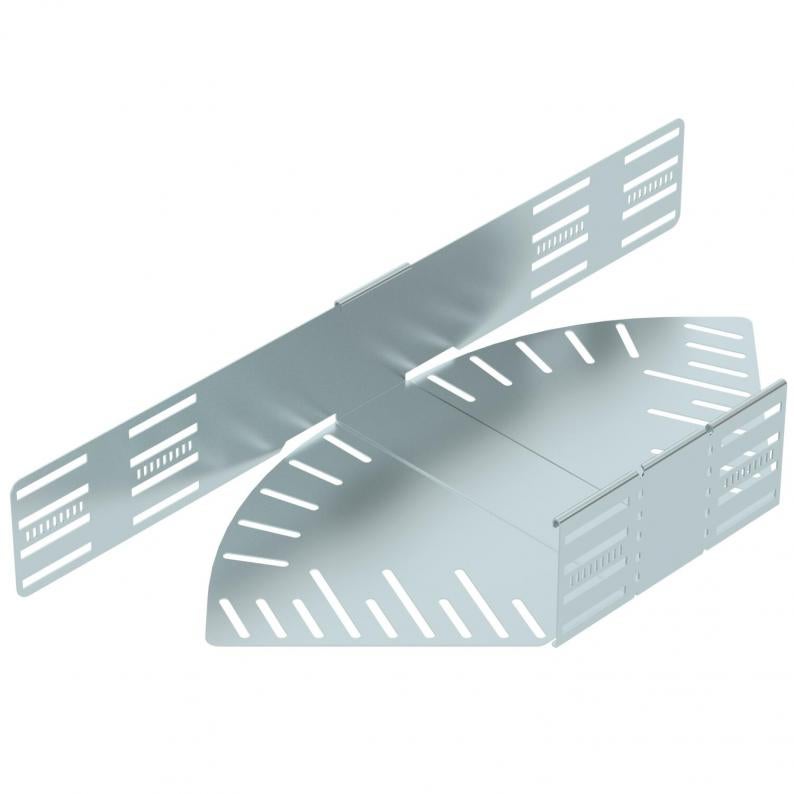

Ângulo ajustável 110 FS
Tipo RB W 130 FS
Ref. 6037306
EAN 4012197341107
Ref. / Tipo
Largura
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Ângulo ajustável para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Ângulo ajustável de 0 - 90°. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
Dados técnicos
Dimensões
| Largura | 300 mm |
|---|---|
| Altura | 110 mm |
| Medida L | 678 mm |
| Medida B | 300 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,25 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Espessura da base | 1,25 mm |
| Curva (ângulo) | regulável |
| Alteração da direção | horizontal |
| Com tampa | não |
| Modelo | Arco articulado_completo |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,25 mm |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 110x300 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de conector sistema de caminhos de cabos | aparafusado/fixado |
| Número recomendado de parafusos | 22 St. |
| Série do produto | Série MKSM, Série MKS, Série SKSM, Série SKS |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 7,4433 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 7,4433 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 6037506
Tampa para ângulo ajustável FSTipo
RBD W 300 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (4)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Largura
Superfície
Material
Cor
Ref.
RB W 110 FS
100
galvanizado pelo método Sendzimir
Aço
zinco
6037300
RB W 115 FS
150
galvanizado pelo método Sendzimir
Aço
zinco
6037302
RB W 120 FS
200
galvanizado pelo método Sendzimir
Aço
zinco
6037304
RB W 130 FS
300
galvanizado pelo método Sendzimir
Aço
zinco
6037306
RB W 140 FS
400
galvanizado pelo método Sendzimir
Aço
zinco
6037308
RB W 150 FS
500
galvanizado pelo método Sendzimir
Aço
zinco
6037310
RB W 160 FS
600
galvanizado pelo método Sendzimir
Aço
zinco
6037312
