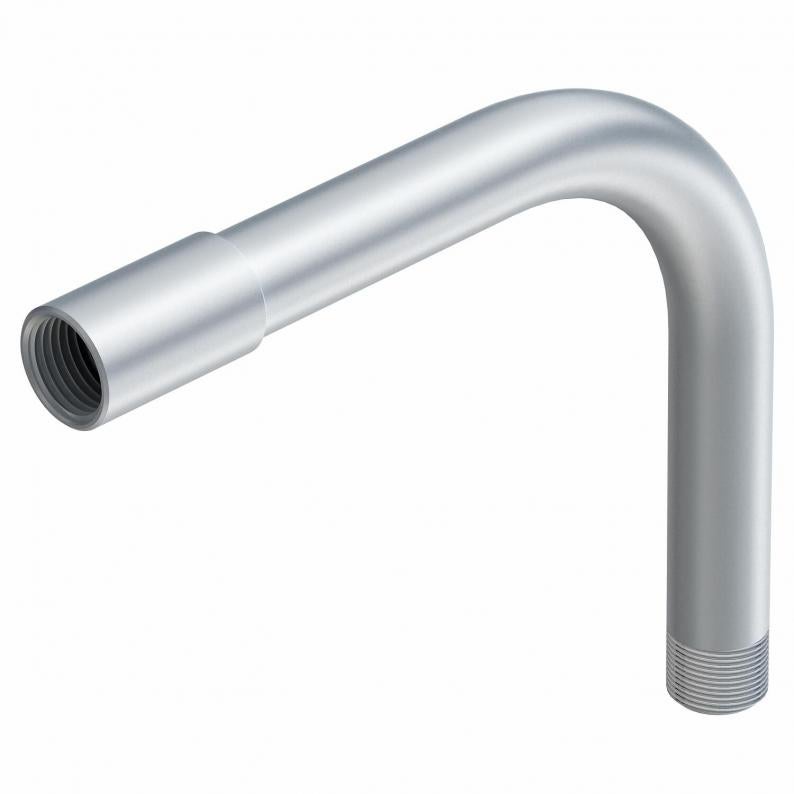

Ângulo para tubo de alumínio, com rosca
Tipo SBM32W ALU
Ref. 2046045
EAN 4012195926214
Ref. / Tipo
Rosca
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Descrição
Ângulo de 90° para tubos de instalação elétrica conforme a EN 61386-1 com pontas roscadas de acordo com DIN EN 60423. Parede interior sem rebarbas.
Cada ângulo de tubo já inclui uma união instalada.
Cada ângulo de tubo já inclui uma união instalada.
Dados técnicos

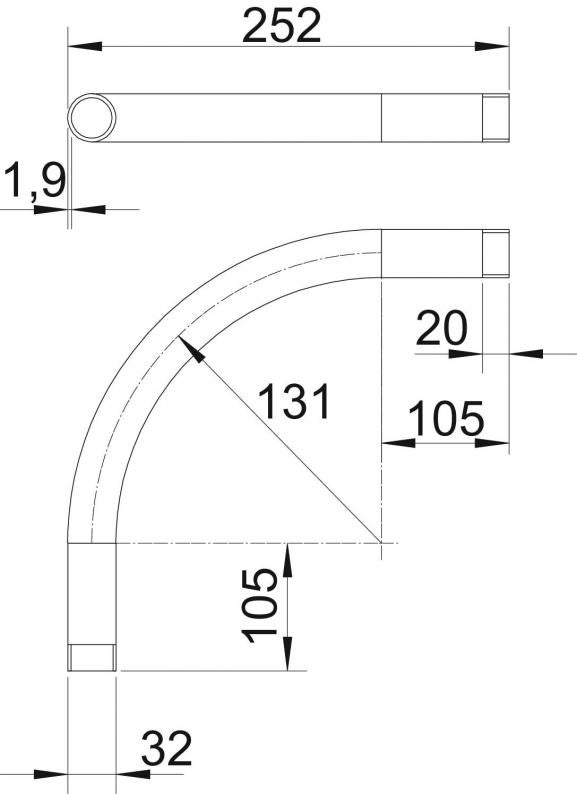

Dimensões
| Medida A | 105 mm |
|---|---|
| Medida B | 252 mm |
| Medida t | 1,9 mm |
| Medida M (mm) | M32 |
| Medida l | 20 mm |
| Medida R | 131 mm |
| Medida D | 32 mm |
Dados técnicos
| Livre de halogéneos | não |
|---|---|
| Rosca | M32x1,5 |
| Ângulo do curva | 90 ° |
| Superfície polida | não |
| Com manga | sim |
| Flexível | não |
| Superfície escovada | não |
| Com escotilha de inspeção e tampa | não |
| Duas peças | não |
| para diâmetro nominal de tubo | 32 mm |
| Versão | Rosca |
| Conformidade com ROHS | sim |
| Gama de temperaturas de aplicação mín. | -45 °C |
| Gama de temperaturas de aplicação máx. | 250 °C |
| Dimensão | M32x1,5 |
| Material | Alumínio |
| Série do produto | Tubos metálicos |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Certificados (2)
Imagens do produto (3)
Versões
Tipo
Rosca
Ref.
SBM16W ALU
M16x1,5
2046042
SBM20W ALU
M20x1,5
2046043
SBM25W ALU
M25x1,5
2046044
SBM32W ALU
M32x1,5
2046045
SBM40W ALU
M40x1,5
2046046
SBM50W ALU
M50x1,5
2046047
SBM63W ALU
M63x1,5
2046048
Rosca
SBM16W ALU
Ref.
2046042
Rosca
M16x1,5
SBM20W ALU
Ref.
2046043
Rosca
M20x1,5
SBM25W ALU
Ref.
2046044
Rosca
M25x1,5
SBM32W ALU
Ref.
2046045
Rosca
M32x1,5
SBM40W ALU
Ref.
2046046
Rosca
M40x1,5
SBM50W ALU
Ref.
2046047
Rosca
M50x1,5
SBM63W ALU
Ref.
2046048
Rosca
M63x1,5
